Проходки квадратного сечения - ПК

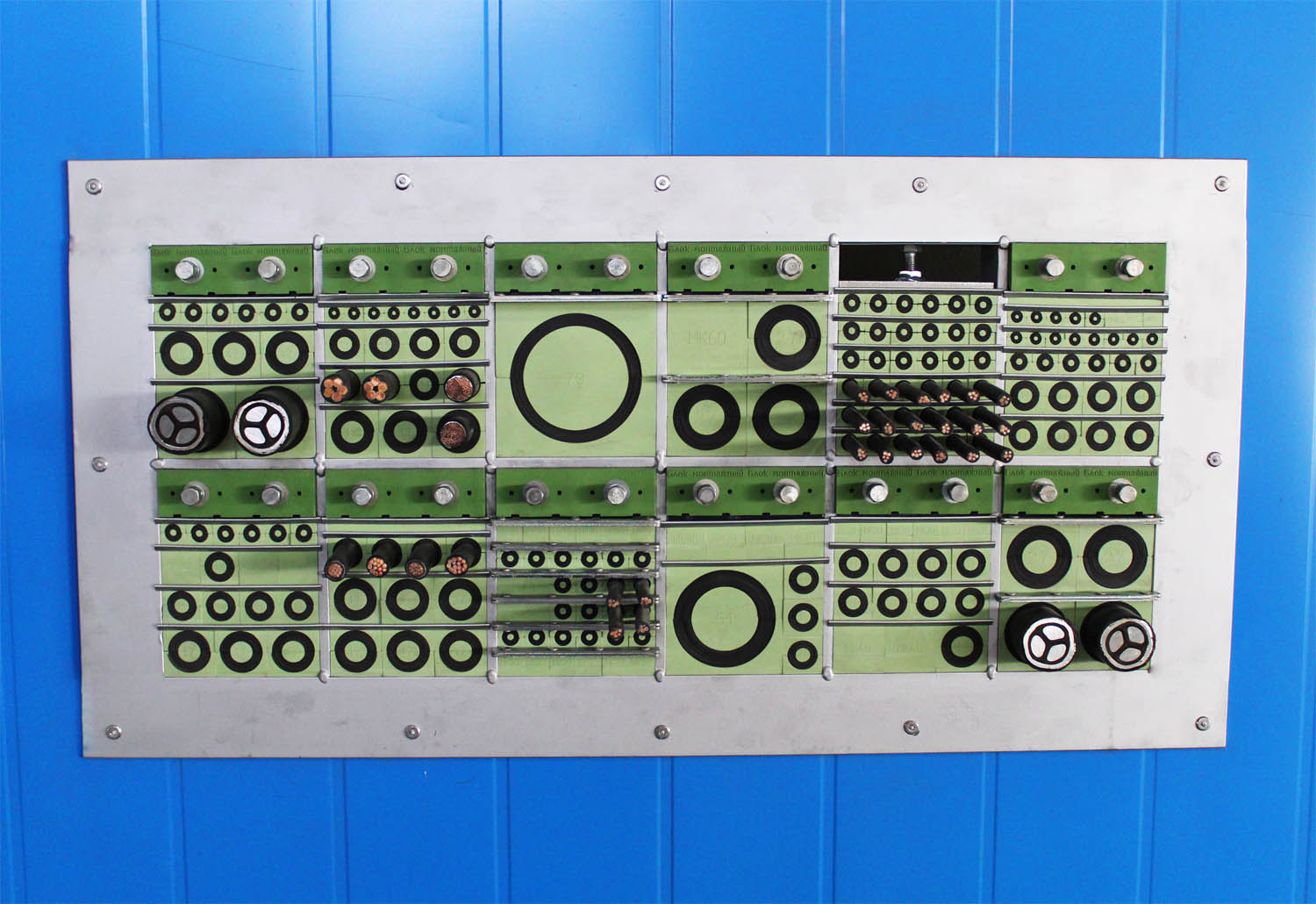

На базе квадратных проходок реализована возможность группового прохода кабелей через стены, перекрытия, переборки. Благодаря мультиразмерной структуре, обеспечивают быстрый подбор размера для необходимых диаметров кабелей, труб.

Квадратные проходки объединяются в группу, вставляются в рамку, разжимаются блоком монтажным. Рамки бывают основных типоразмеров (например - 120х100 мм., 60х100 мм.), из основных типоразмеров формируются рамки различных размеров как по количеству ячеек, так и по количеству рядов – подробнее во вкладке Рамки.

В рамках проходки вместе с кабелем фиксируются разжатием монтажного блока при затягивании болтов, при необходимости монтажный блок может быть демонтирован. Данная система надежно фиксирует кабели (трубы) при прокладке новых сетей, упрощает замену и обслуживание кабельных линий при их эксплуатации и реконструкции.

Программа для подбора кабельных проходок

В рамку можно устанавливать одновременно проходки разного размера (разных групп диаметров).

Модули выполнены из специального эластомера, что делает их огнестойкими и устойчивыми к воздействию агрессивных сред.

Для повышения пожаростойкости или теплопроводности кабельного ввода рекомендуется установка проходок с двух сторон стены, перекрытия.




Для обжатия кабеля необходимо выбрать проходку из группы диаметров наиболее близко соответствующих диаметру данного кабеля (например диаметру кабеля 11 мм. соответствуют проходки ПК20 (5-13 мм.) и ПК30 (11-23 мм.)). При обжатии минимального диаметра из диапазона диаметров соответствующего определенной проходке квадратного сечения, необходимо удалить стержень. Чтобы уложить кабель большего диаметра требуется удалить из проходки попарно уплотнители до соответствующего размера.





п/п

Фото

Наименование

Габаритные размеры, мм.
(высота х ширина х глубина)

Диаметр закладываемого кабеля(трубы), мм.

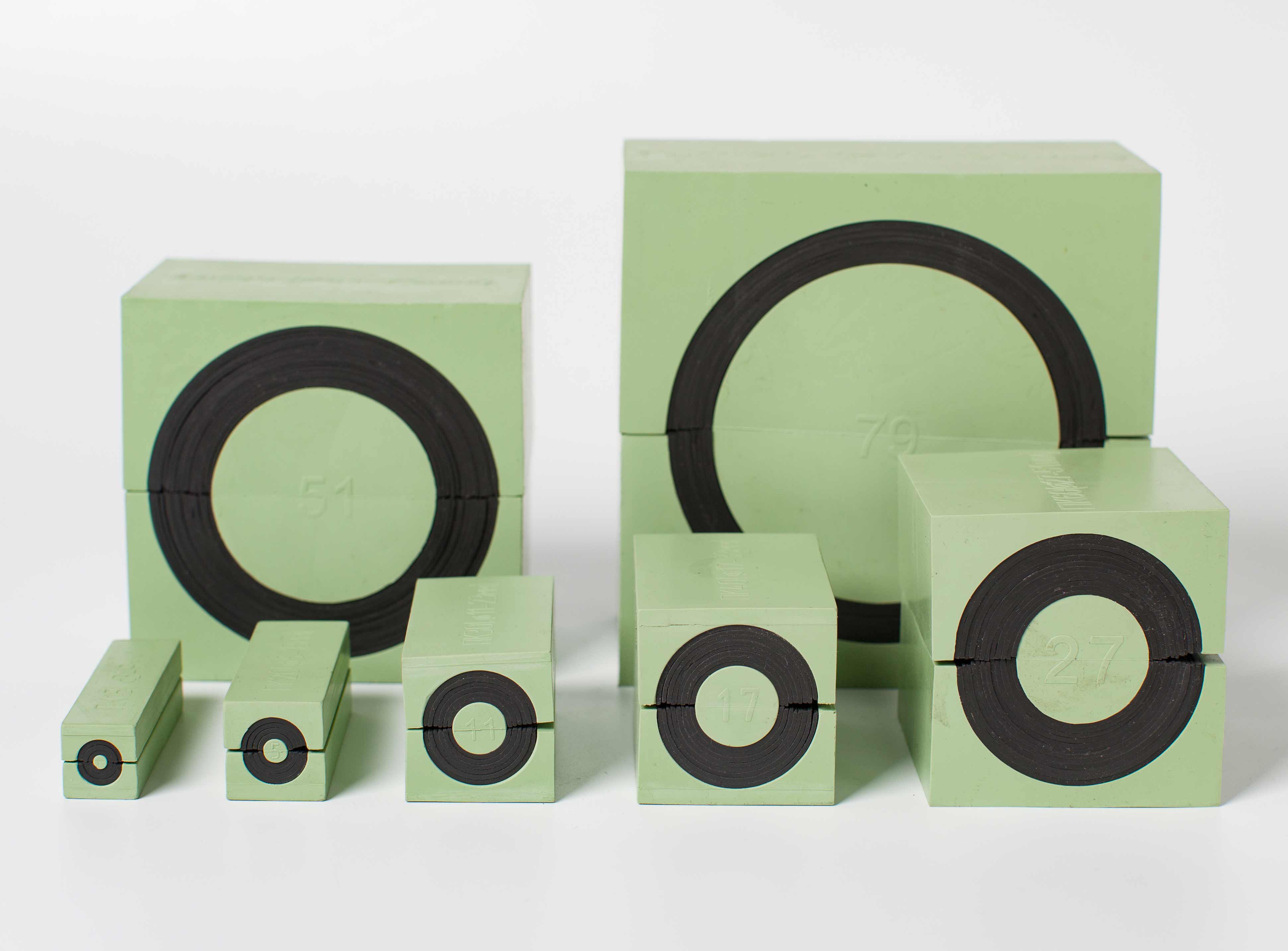

1

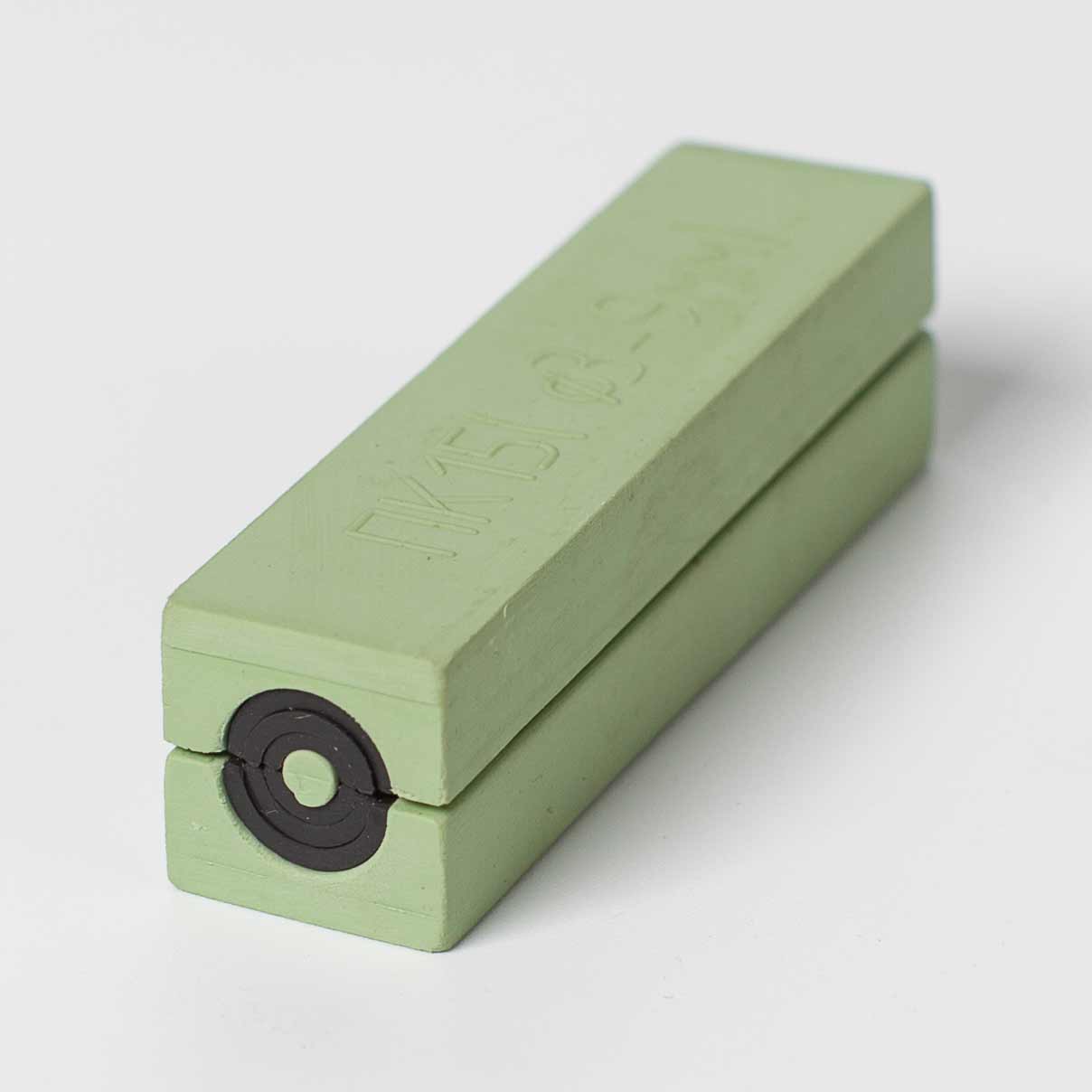

Проходка квадратного сечения ПК15

15 х 15 х 60

3-9




2

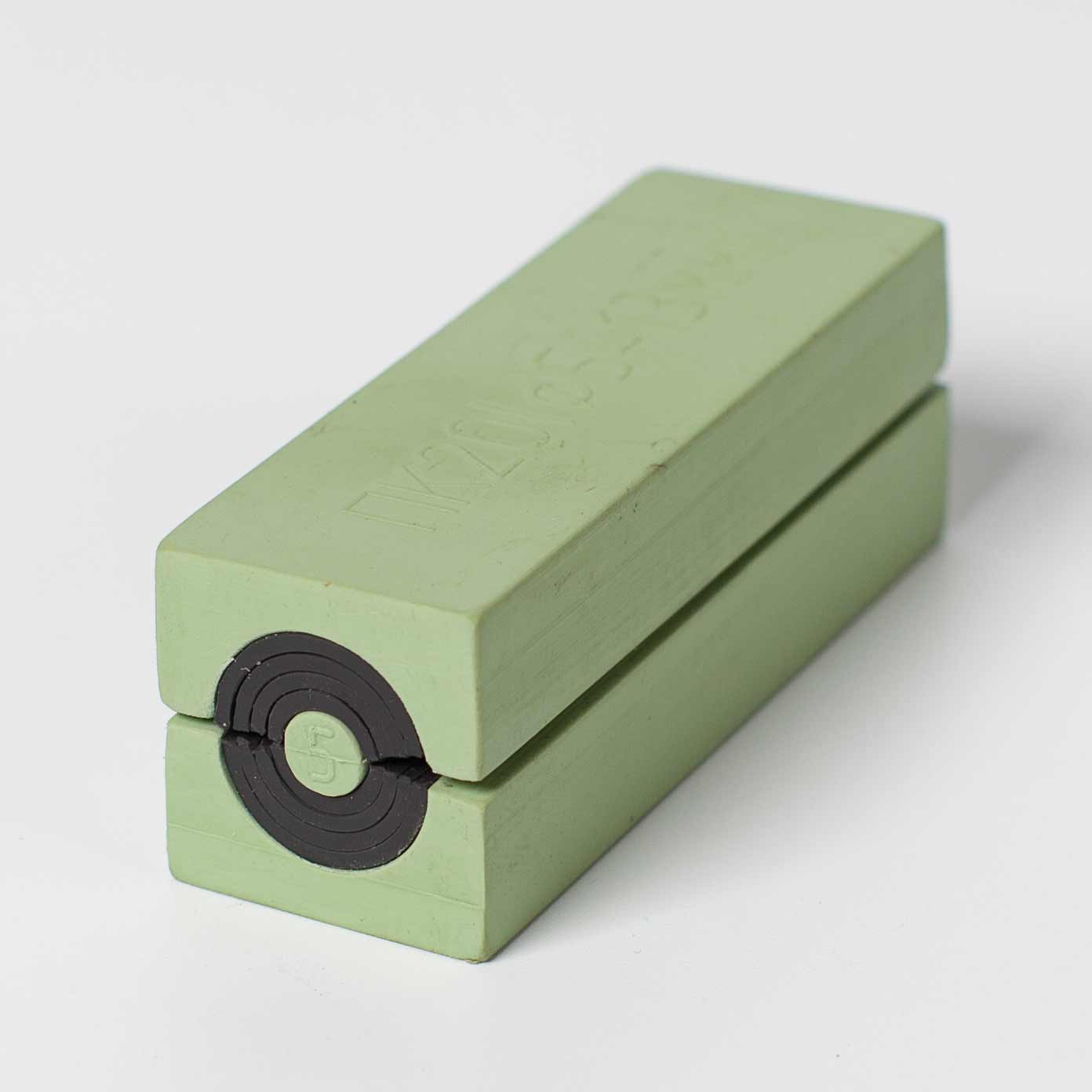

Проходка квадратного сечения ПК20

20 х 20 х 60

5-13



3

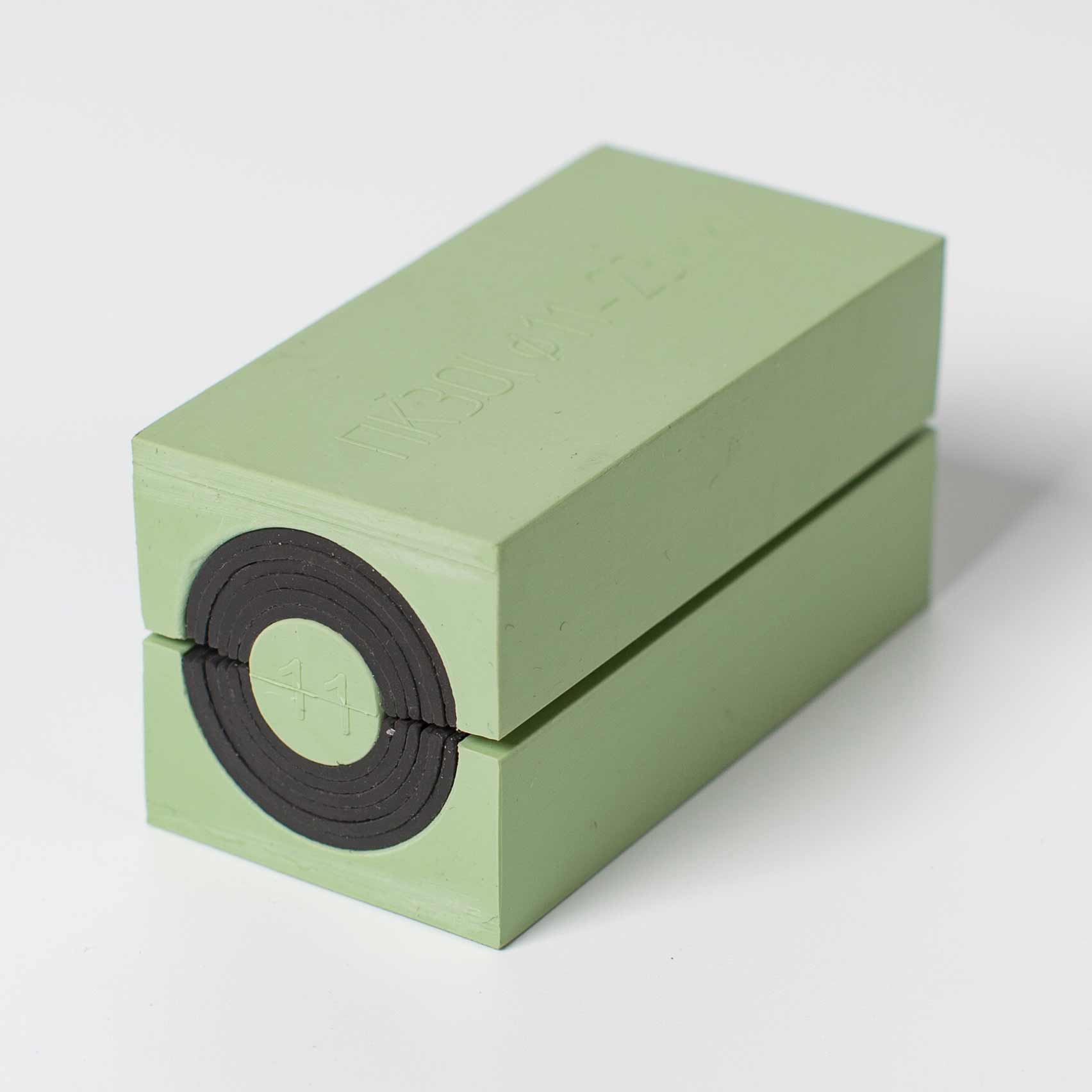

Проходка квадратного сечения ПК30

30 х 30 х 60

11-23




4

Проходка квадратного сечения ПК40

40 х 40 х 60

17-33




5

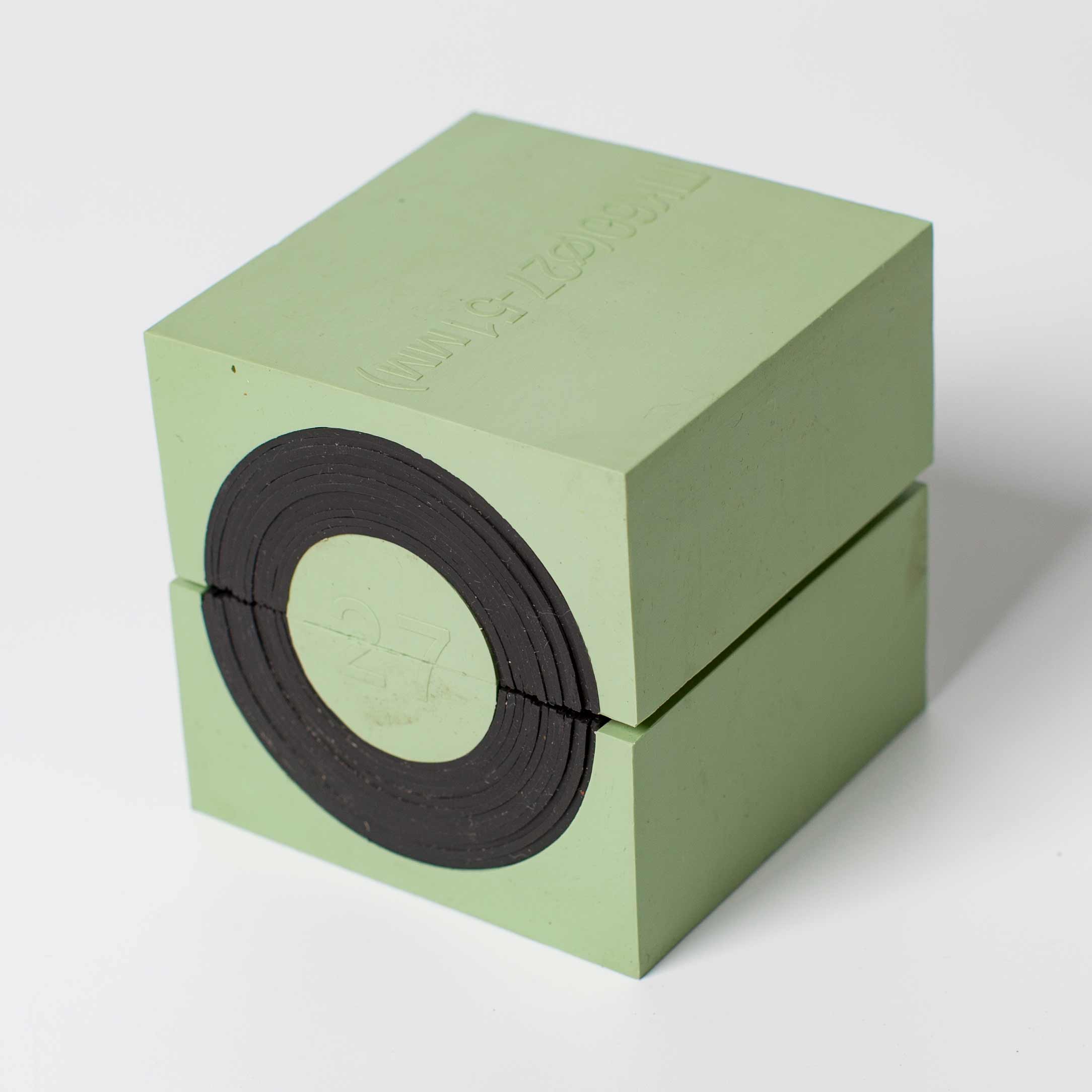

Проходка квадратного сечения ПК60

60 х 60 х 60

27-51




6

Проходка квадратного сечения ПК90

90 х 90 х 60

51-79




7

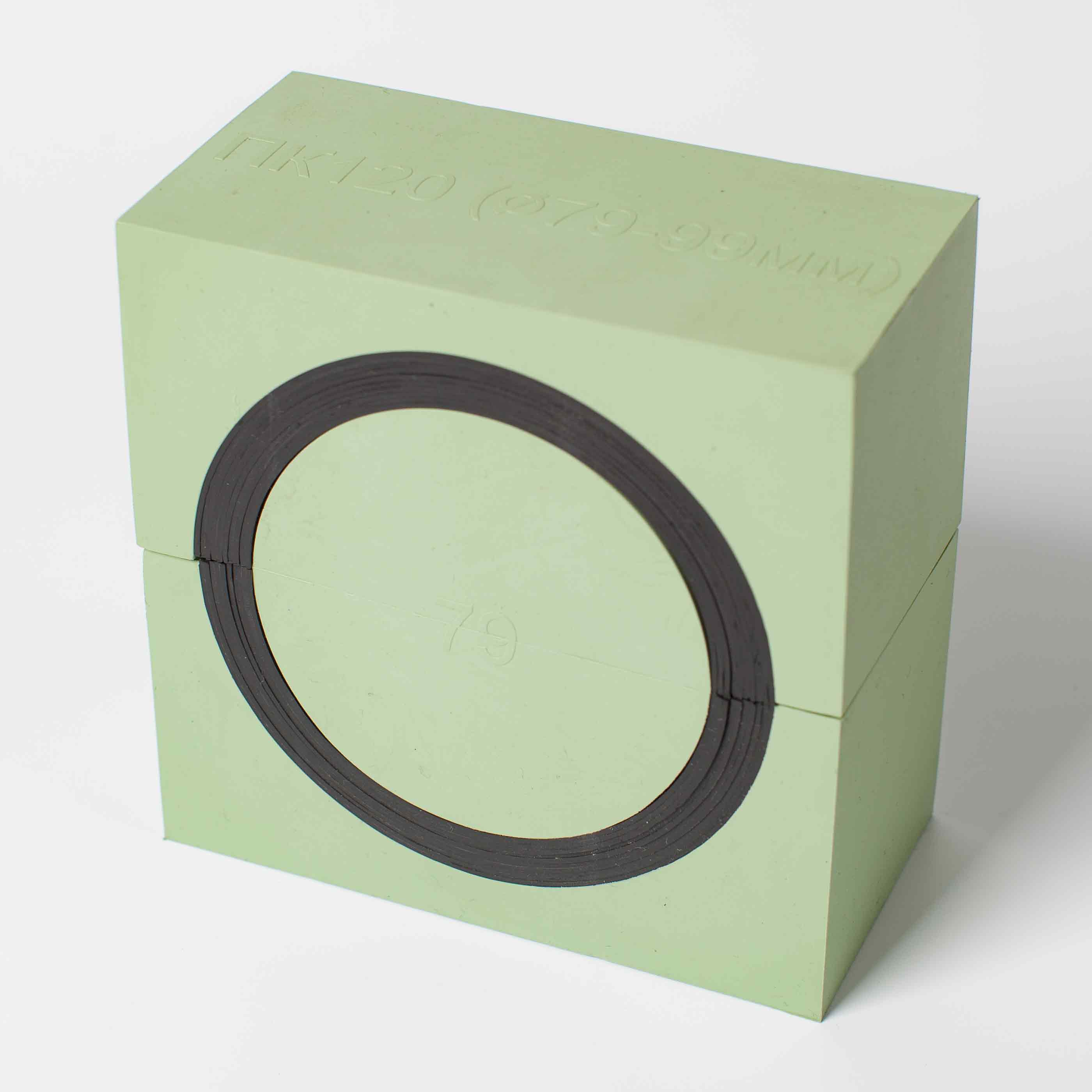

Проходка квадратного сечения ПК120

120 х 120 х 60

79-99

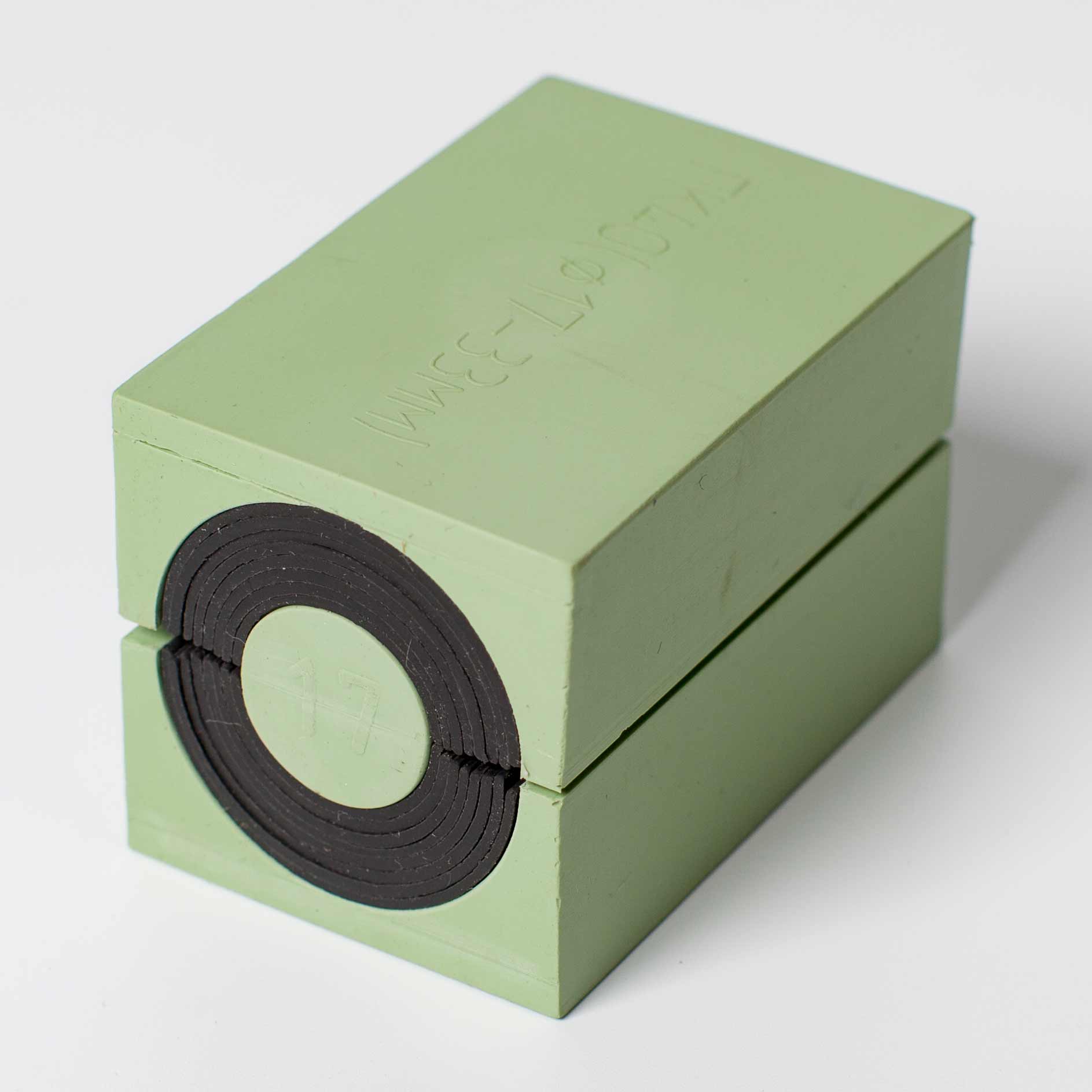

Конструктивно кабельные проходки состоят из двух половин с отделяемыми слоями (уплотнителями), благодаря чему с помощью одного номинала можно уплотнять кабели разного диаметра, просто удаляя уплотнители до тех пор, пока кабель или труба не будут плотно подходить к внутреннему диаметру проходки.

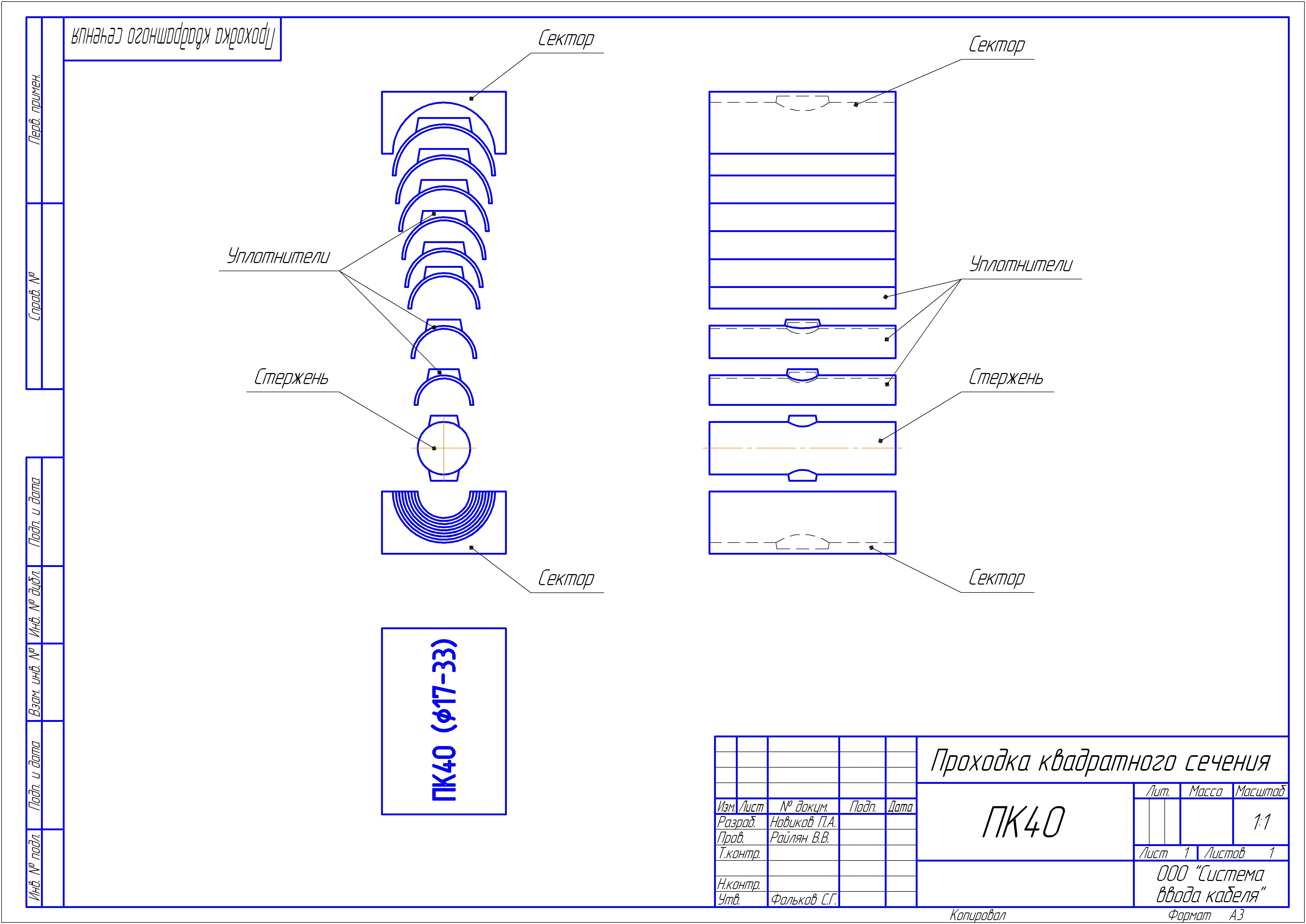

<-----ТУТ ДОЛЖЕН БЫТЬ ЧЕРТЕЖ

Для дополнительной герметизации и смазки с целью упрощения монтажа, применяется смазка жировая. Смазка расфасована в емкости объемом 40 мл. Нанесение смазки выполняется вручную. Необходимо смазывать поверхности кабельных проходок, блока монтажного, металлической рамки, уплотняемый кабель примыкающих друг к другу, так-же необходима смазка деталей блока монтажного (губки и прижимов, подробнее во вкладке Блоки монтажные).
