Пластины ограничительные

Применяются совместно с проходками квадратного сечения, выполняя функцию фиксации рядов проходок в рамке. Фиксация рядов необходима для компенсации нагрузок (натяжение кабеля, повышение давления и др.).

Установка пластин необходима на каждом стыке рядов и стыке рядов с монтажным блоком.

Пластины ограничительные изготавливаются в нескольких исполнениях – гнутые и клепаные.

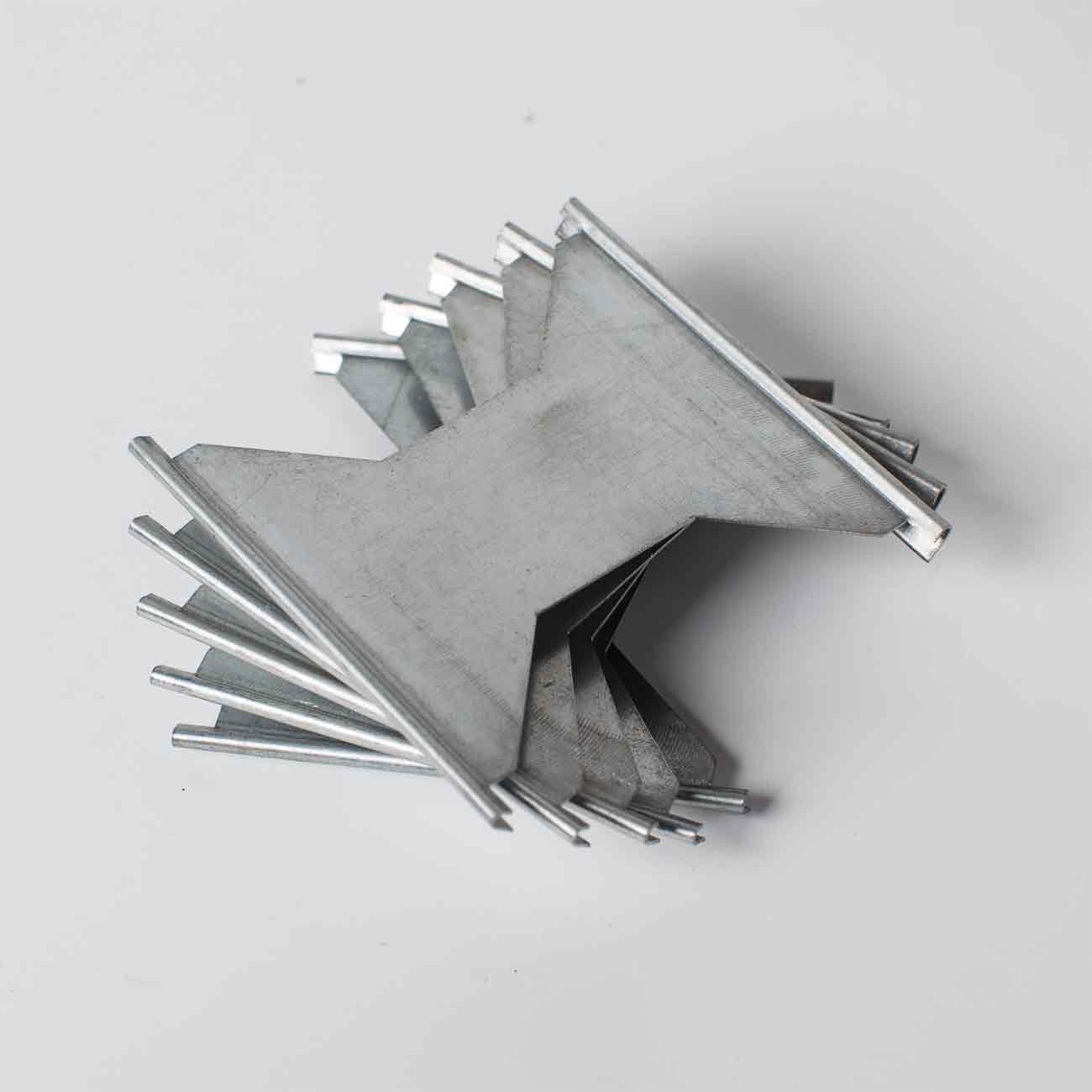

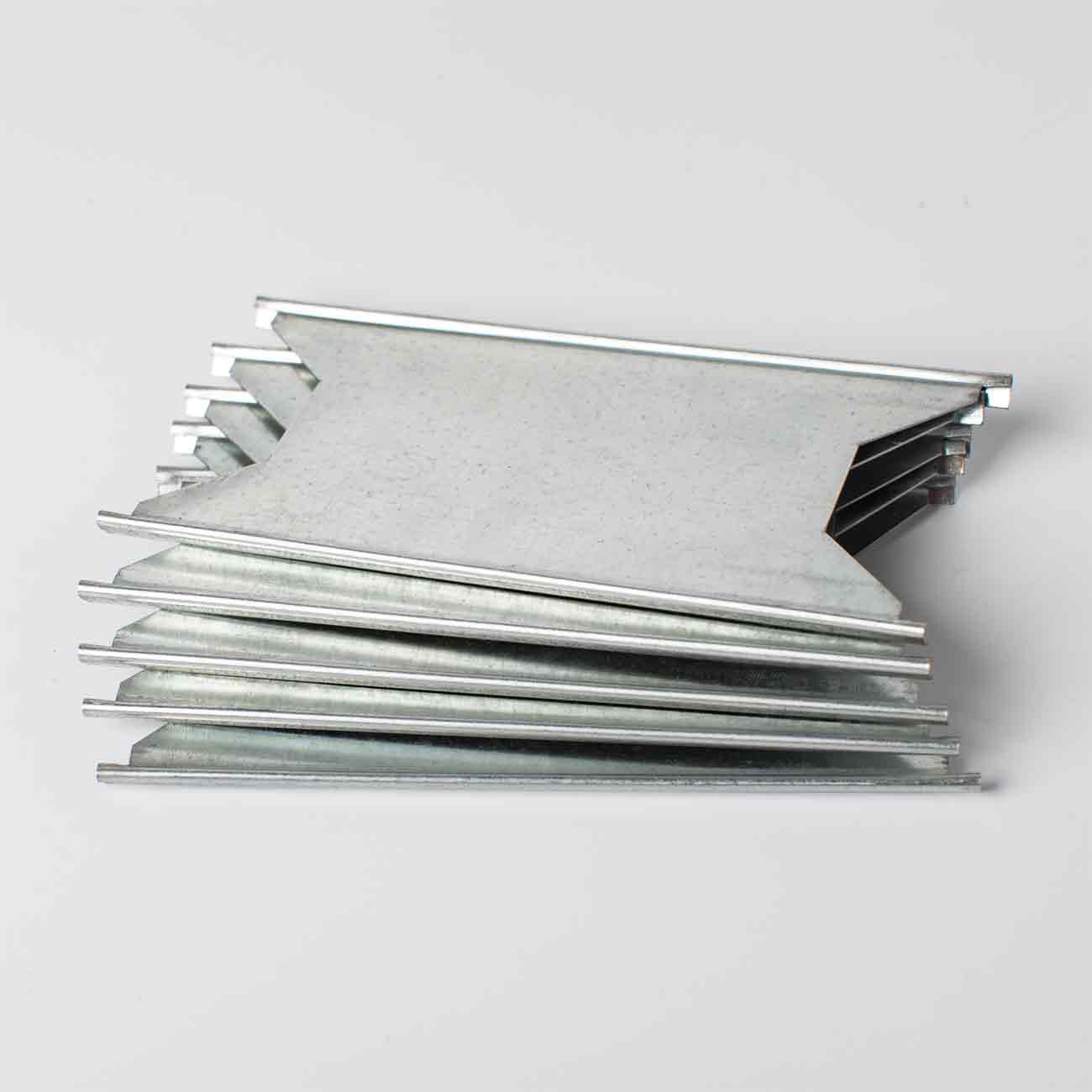

Гнутые пластины - изготавливаются из оцинкованной стали толщиной 0,5 мм., что обеспечивает небольшую стоимость. Применяются в помещениях категории В.

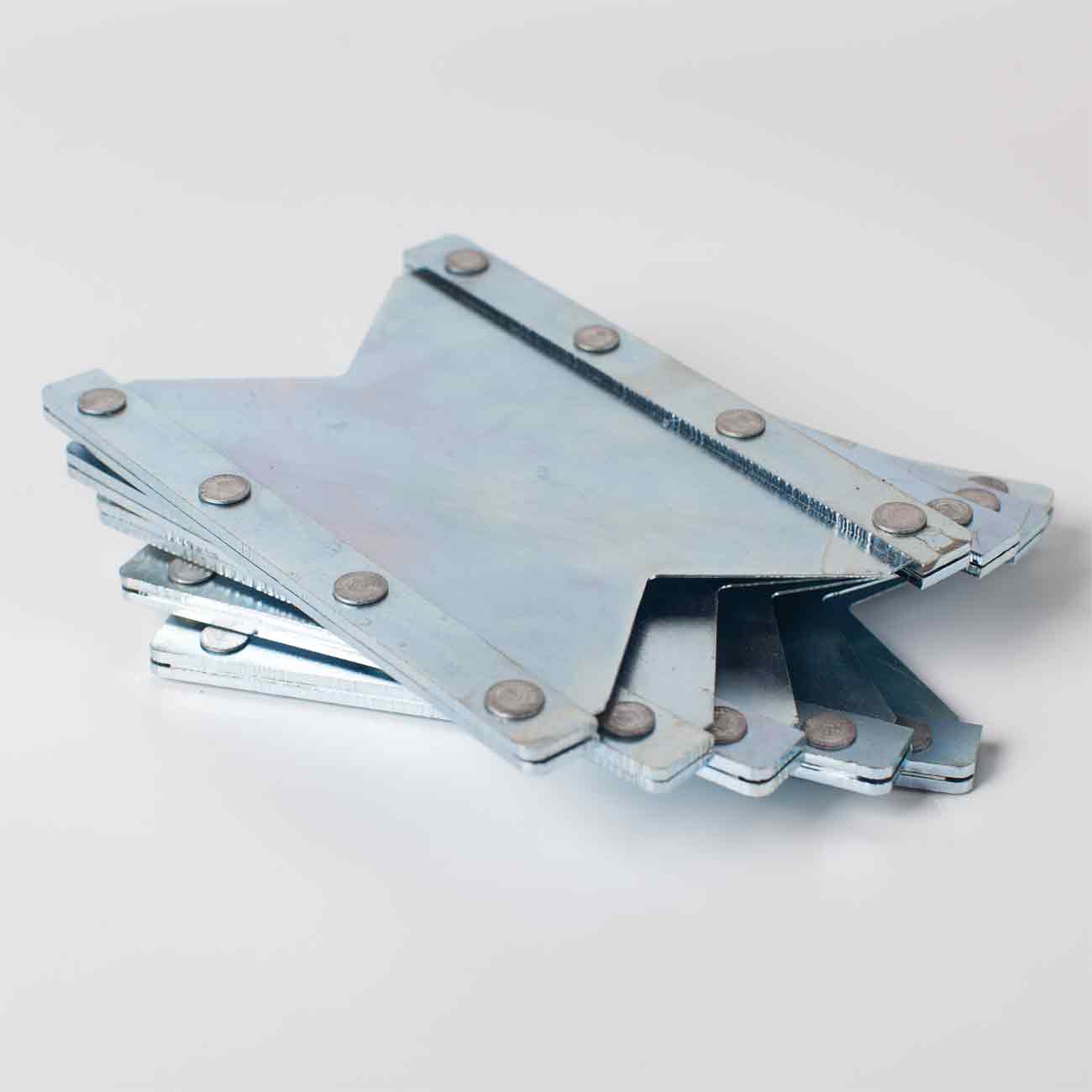

Клепаные (усиленные) пластины - основа изготавливается из оцинкованной стали толщиной 0,5 мм., накладки изготавливаются из стали 2 мм. и оцинковываются. Применяются в помещениях категории А. Так-же рекомендуется использовать в рамках типоразмера 60х280 и 120х280.




№
п/п

Фото

Наименование

Установочная ширина, мм.




1

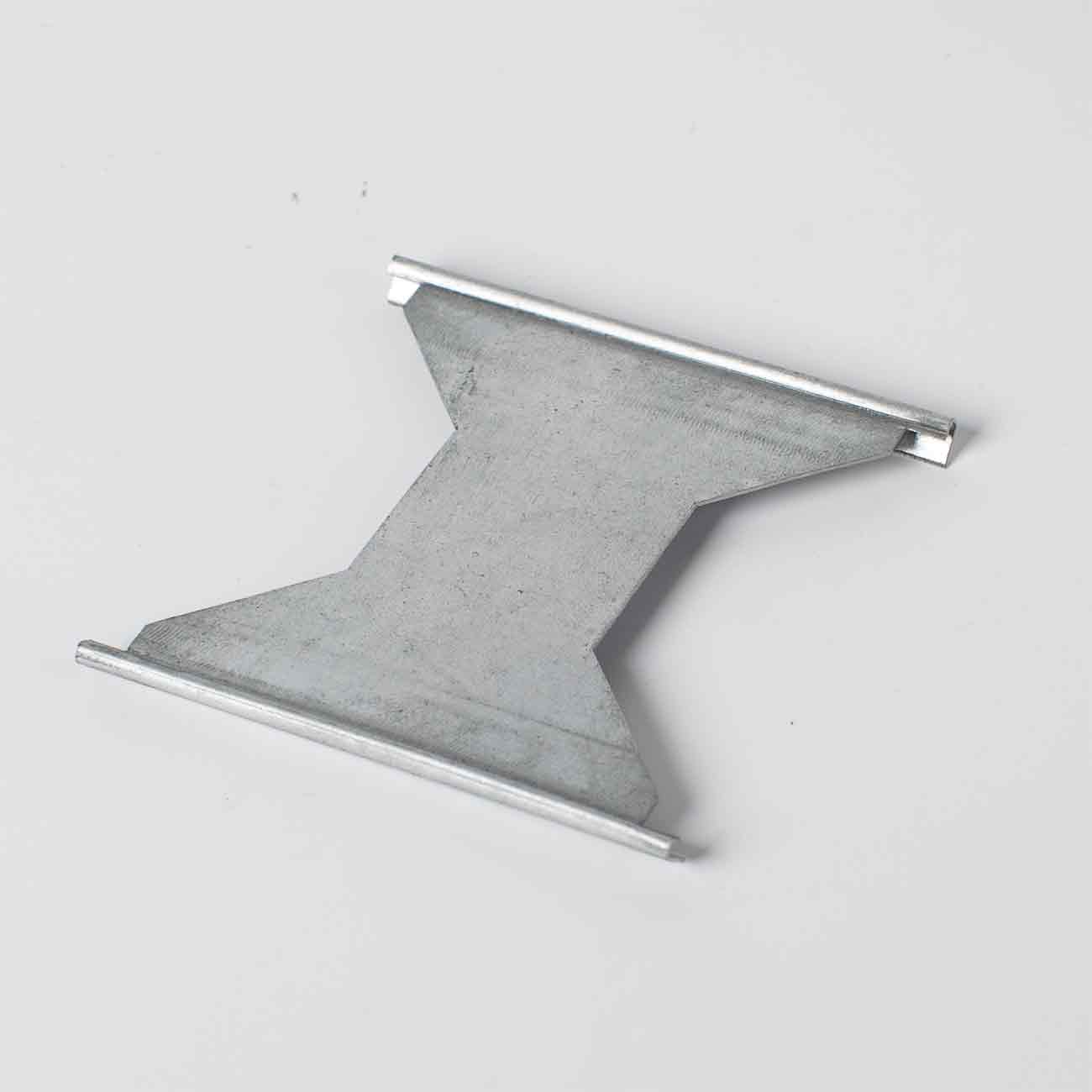

Пластина ограничительная П60

60




2

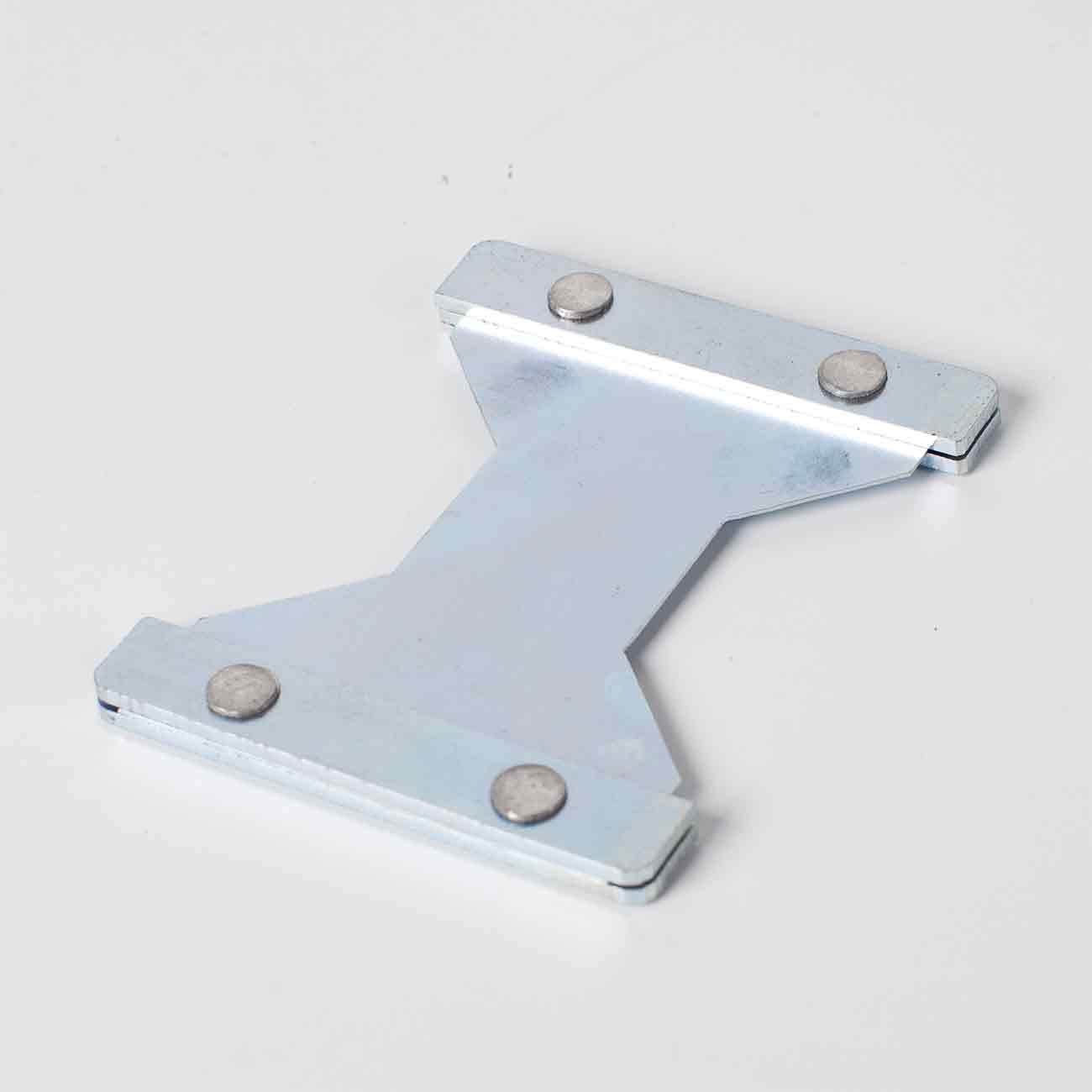

Пластина ограничительная усиленная ПУ60

60




1

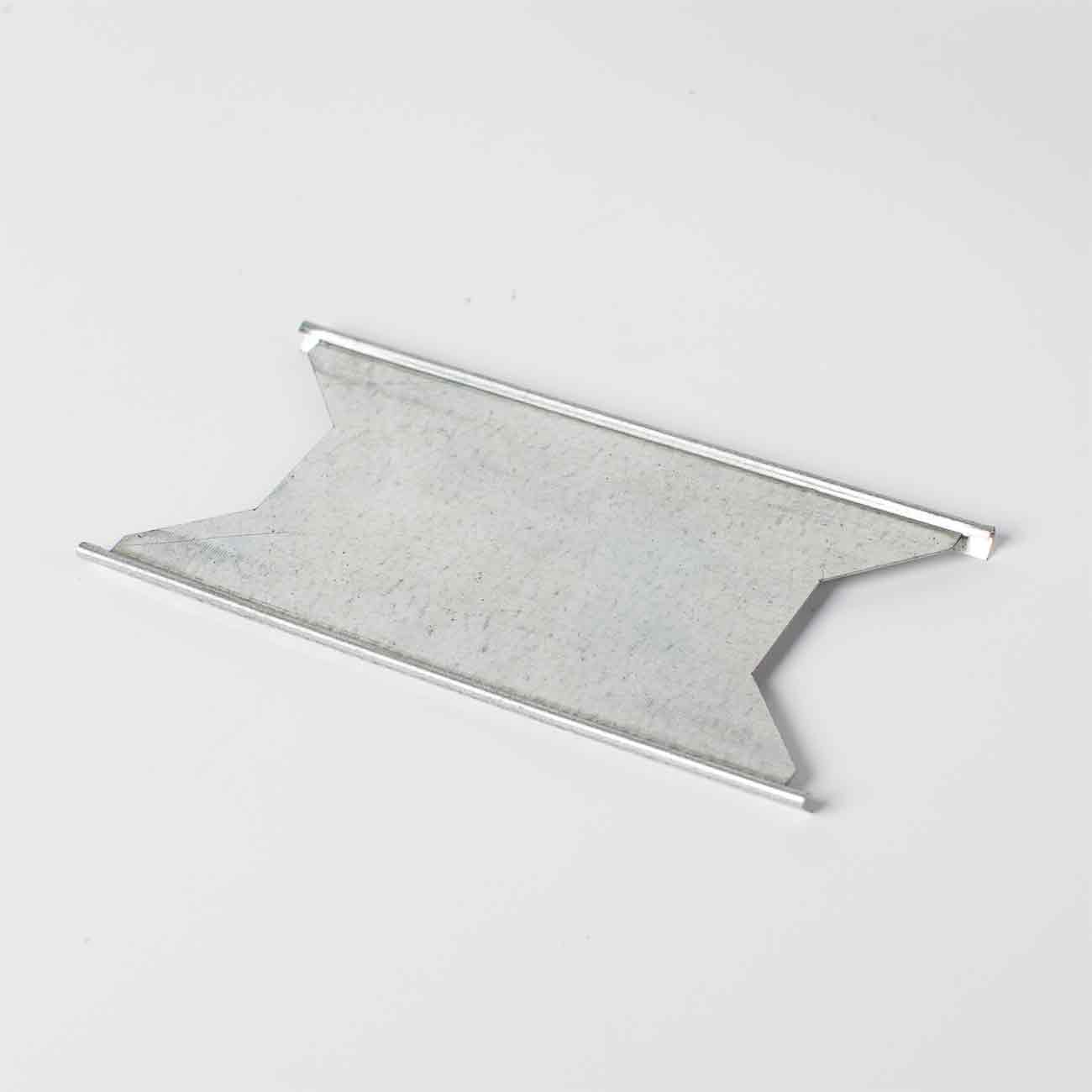

Пластина ограничительная П120

120




2

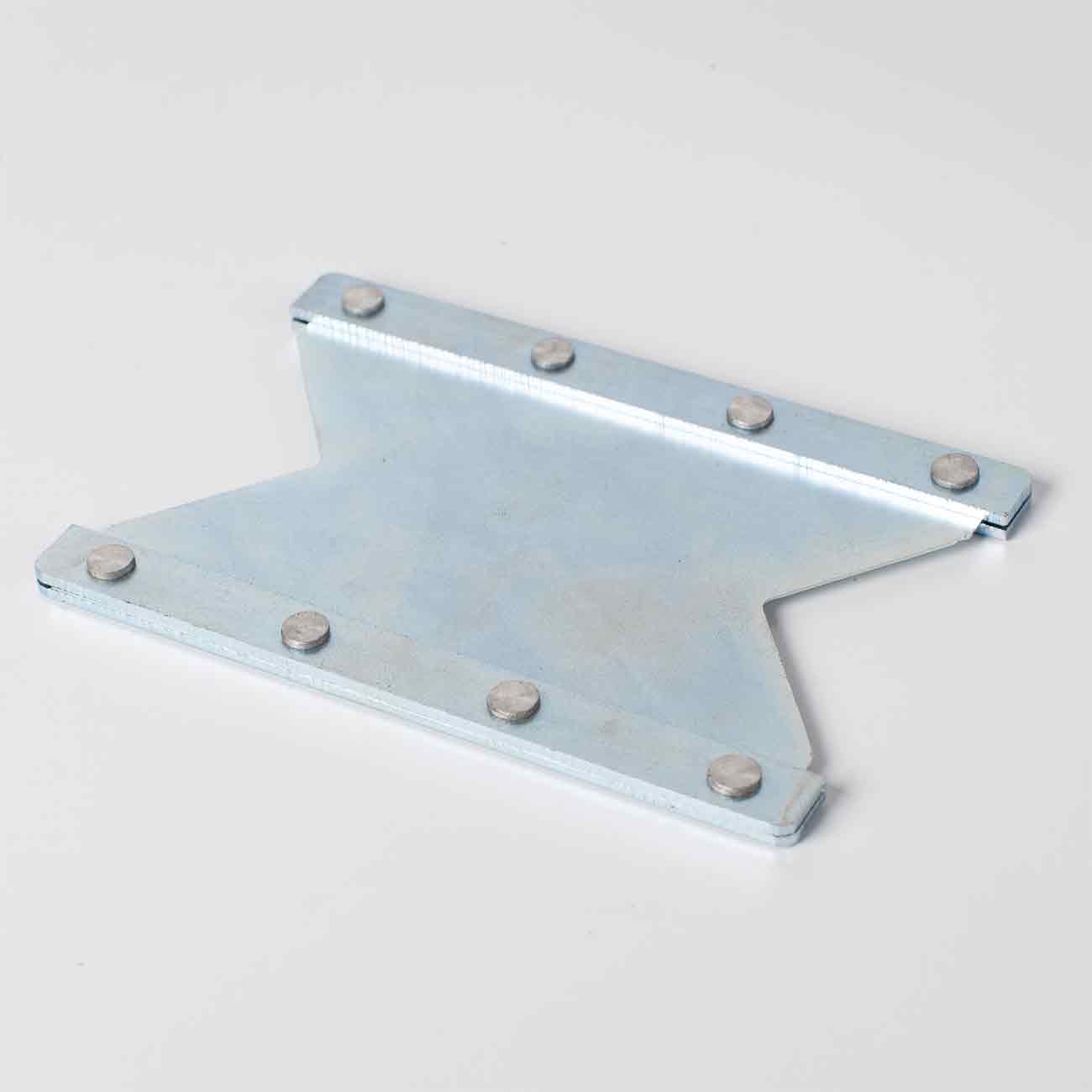

Пластина ограничительная усиленная ПУ120

120
