Проходки круглого сечения - ПР

На базе проходок круглого сечения реализована возможность прокладки одиночных кабелей через стены, перекрытия, переборки. Благодаря мультиразмерной структуре, обеспечивают быстрый подбор размера для необходимых диаметров кабелей, труб.

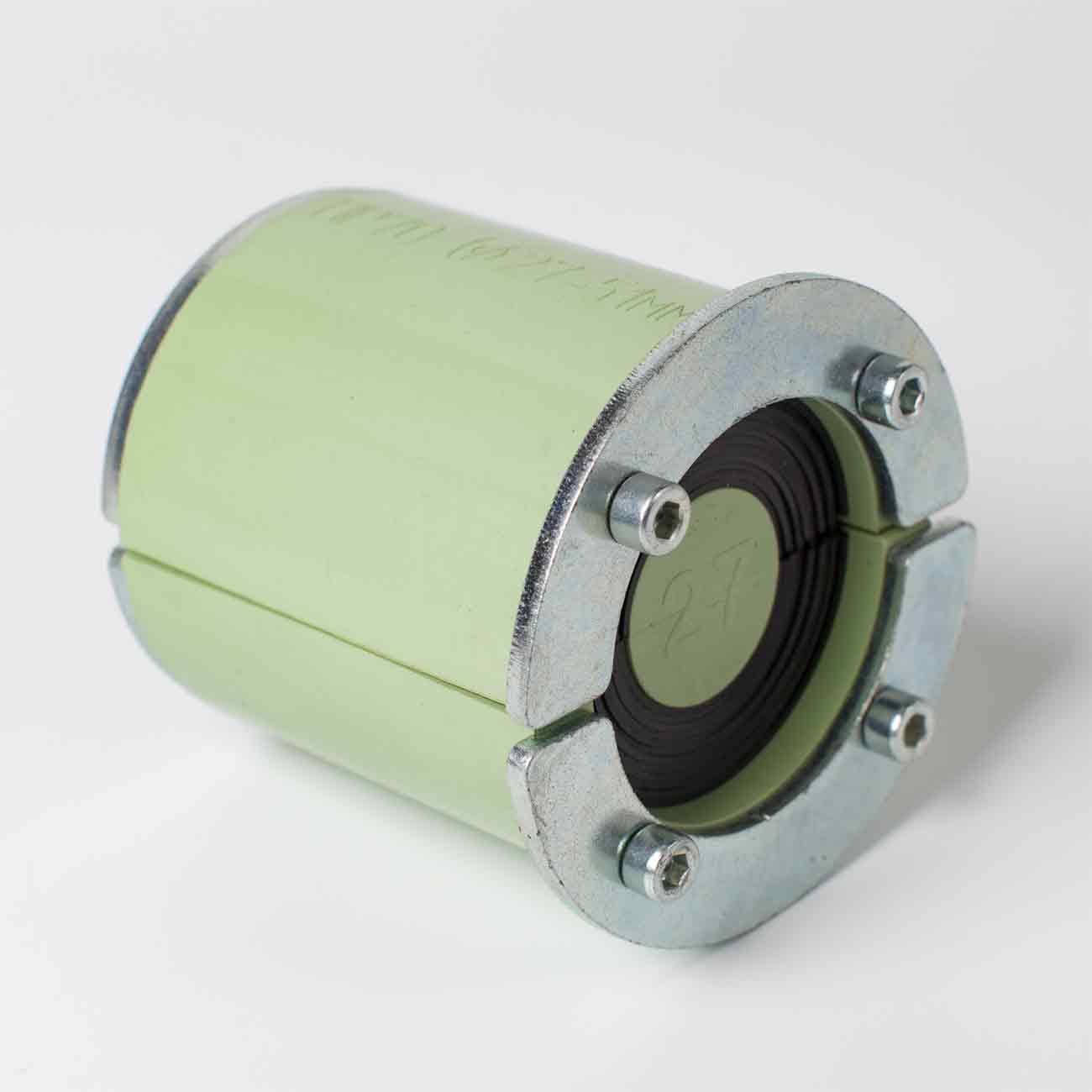

Конструктивно кабельные проходки состоят из двух половин с отделяемыми слоями (уплотнителями), благодаря чему с помощью одного номинала можно уплотнять кабели разного диаметра, просто удаляя уплотнители до тех пор, пока кабель или труба не будут плотно подходить к внутреннему диаметру проходки.


В гильзе проходки вместе с кабелем фиксируются стягиванием пластин при затягивании болтов. Данная система надежно фиксирует кабели (трубы) при прокладке новых сетей, упрощает замену и обслуживание кабельных линий при их эксплуатации и реконструкции.

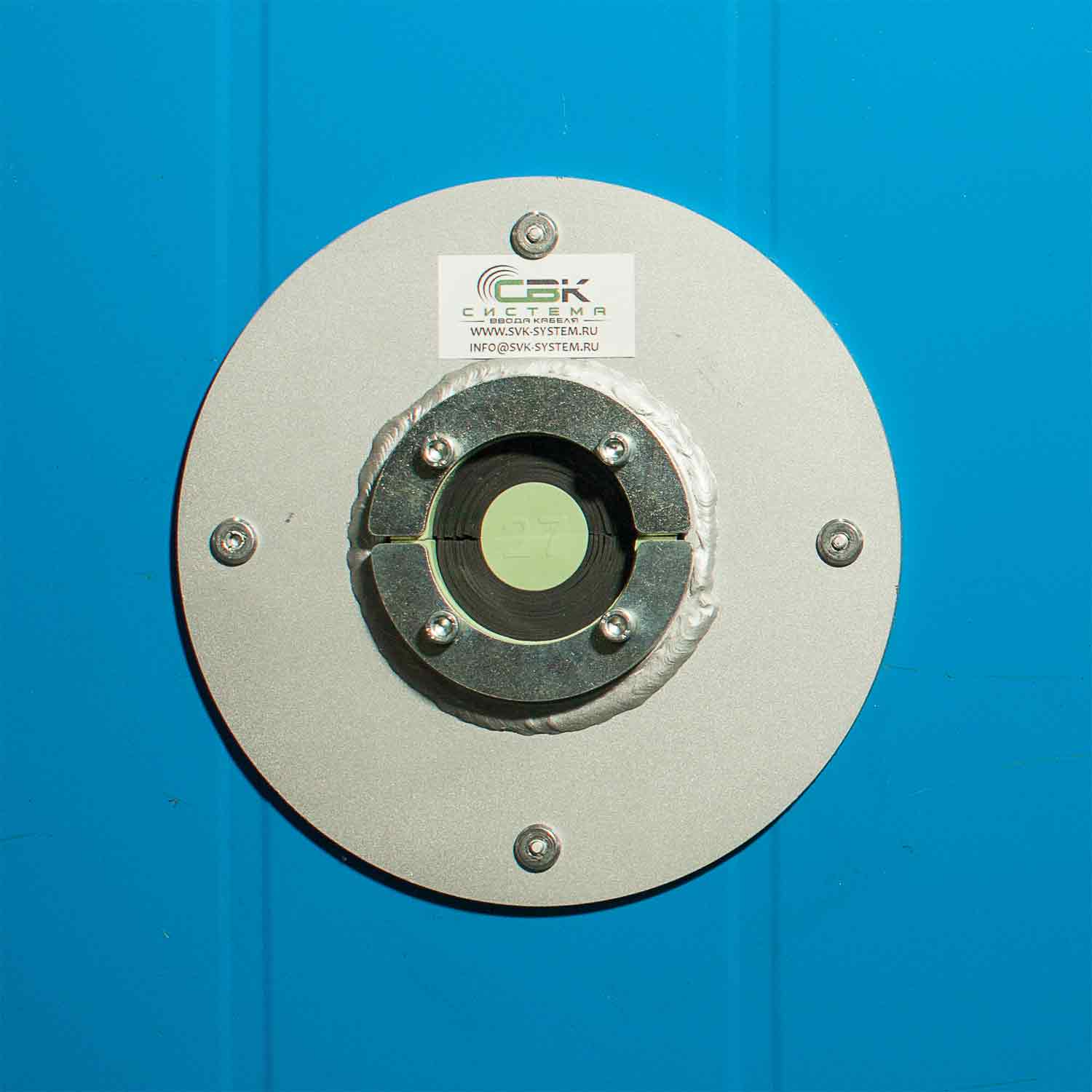

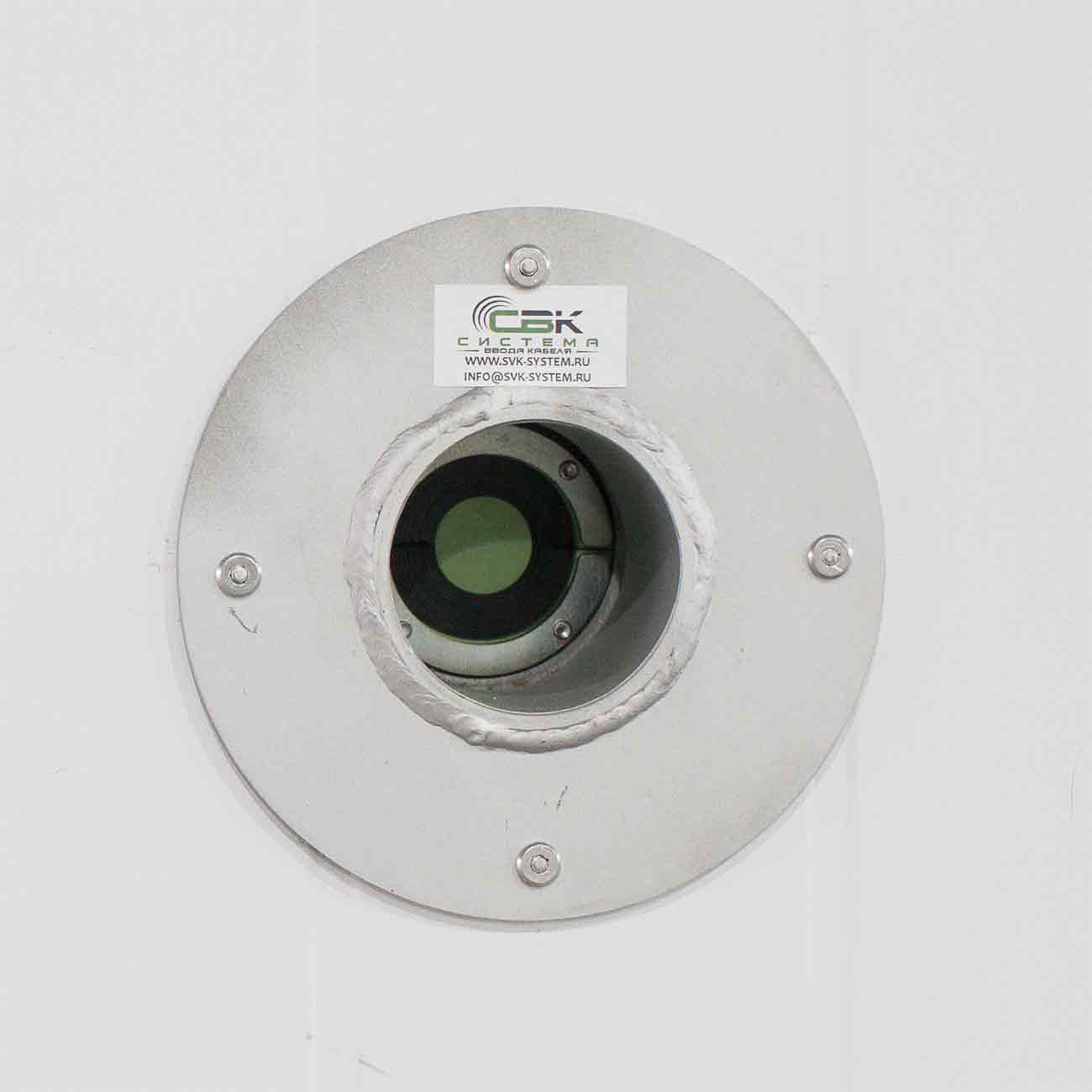

В роли декоративной накладки с противоположной стороны стены, перекрытия применяется гильза того же сечения, либо на размер больше, закрывая не обработанные, резаные края проема.

Для повышения пожаростойкости или теплопроводности кабельного ввода рекомендуется установка проходок с двух сторон стены, перекрытия.

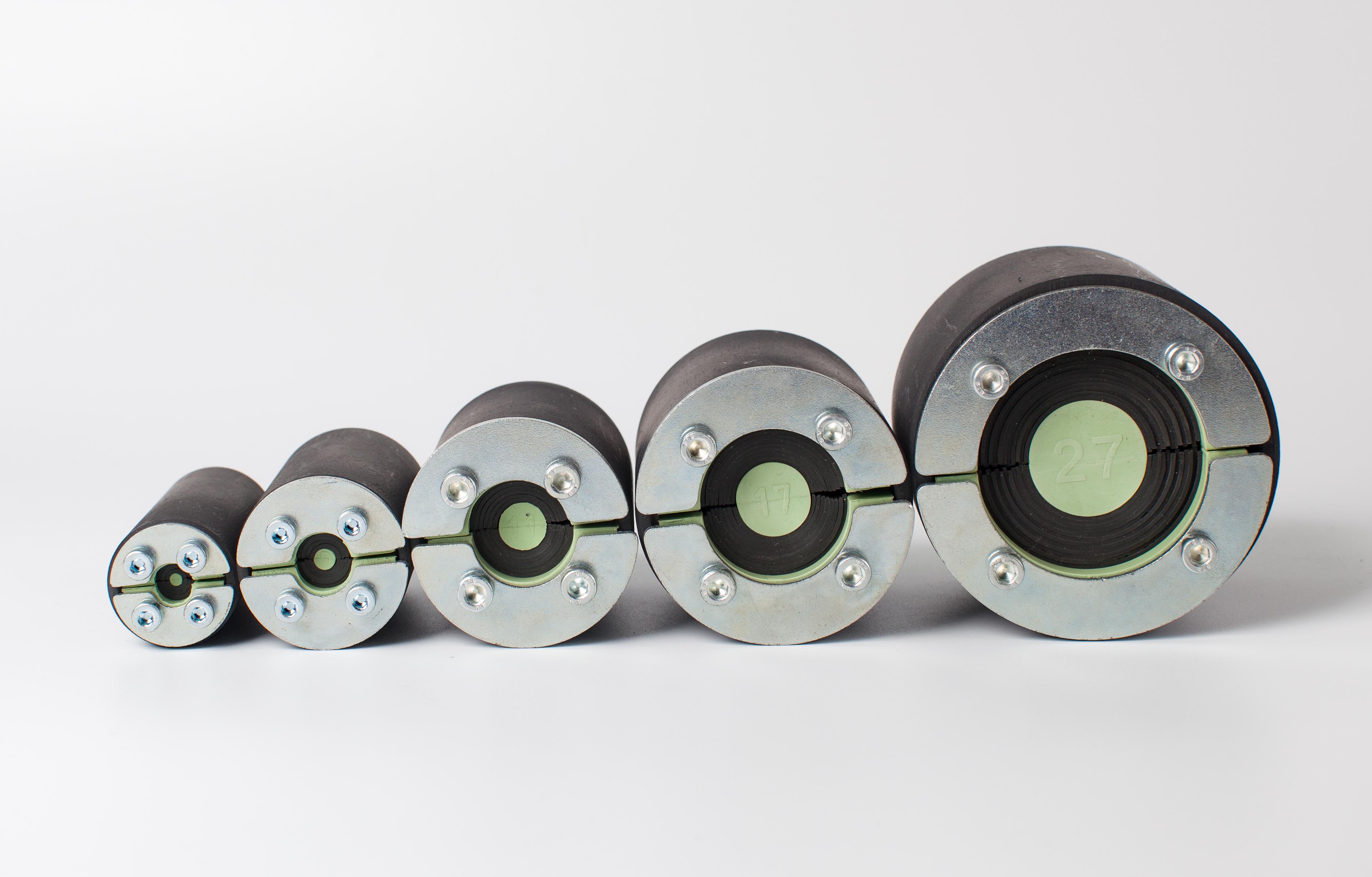

п/п

Фото

Наименование

Диаметр наружный, мм.

Диаметр закладываемого кабеля(трубы), мм.




1

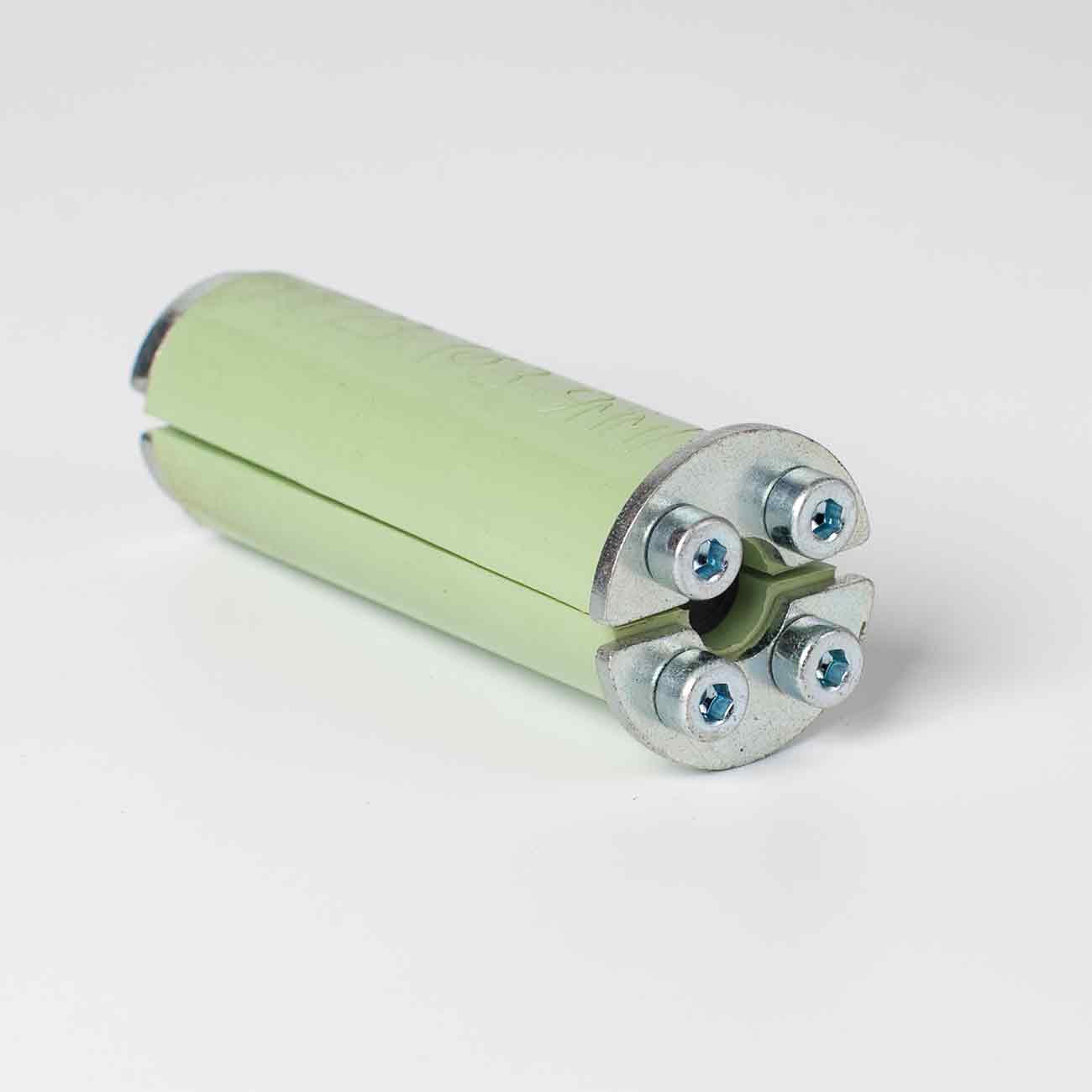

Проходка круглого сечения ПР23

23

3-9




2

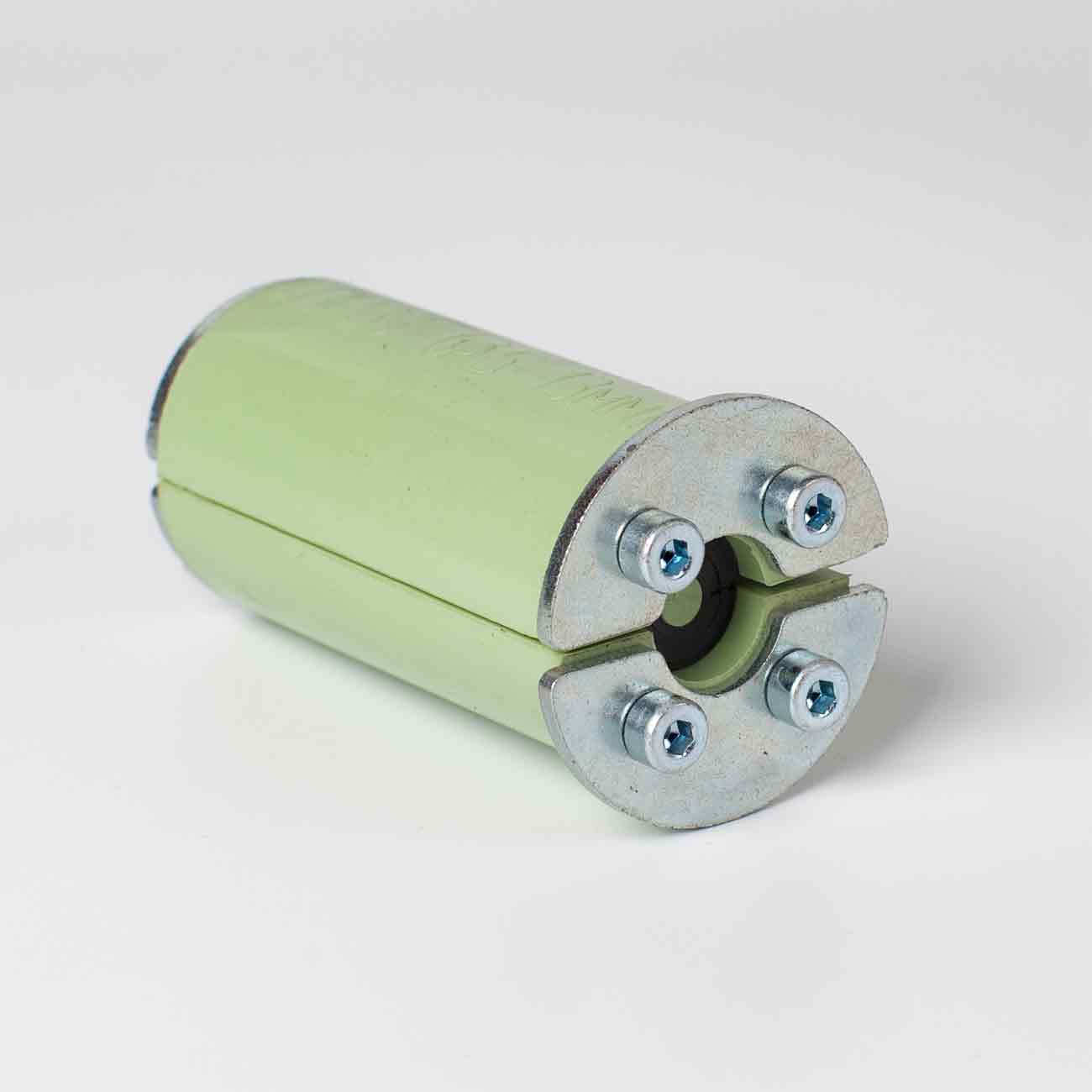

Проходка круглого сечения ПР33

33

5-13



3

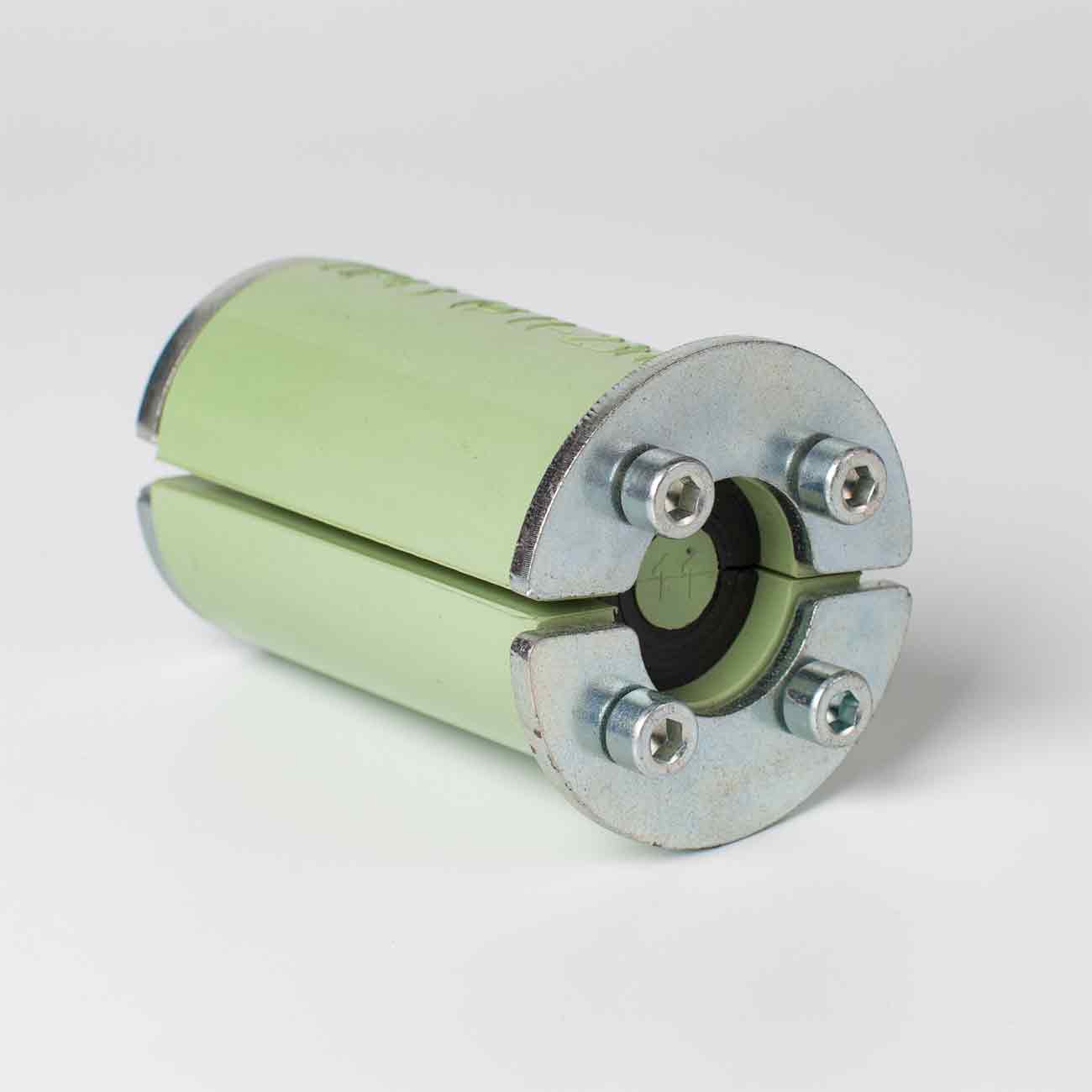

Проходка круглого сечения ПР43

43

11-23




4

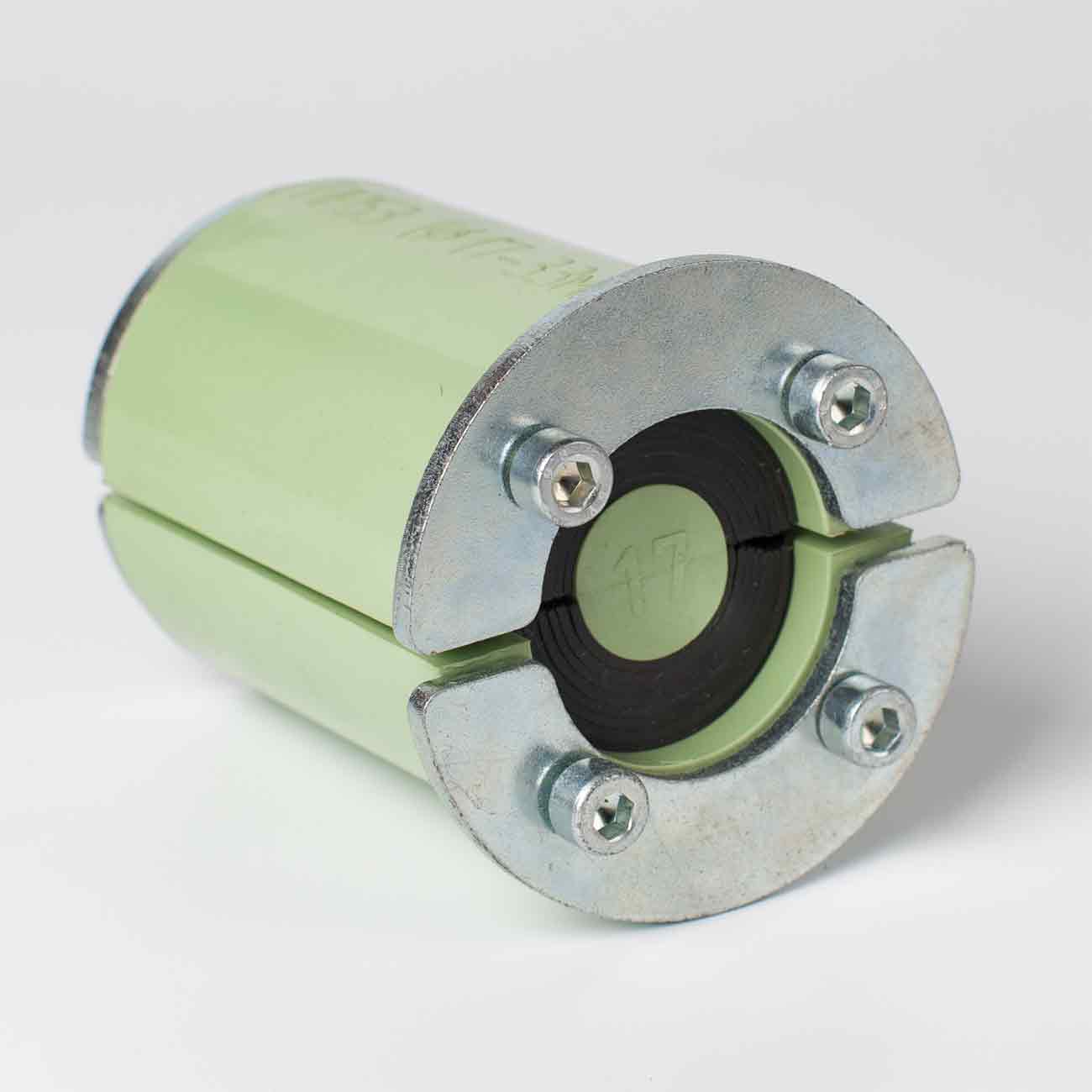

Проходка круглого сечения ПР53

53

17-33




5

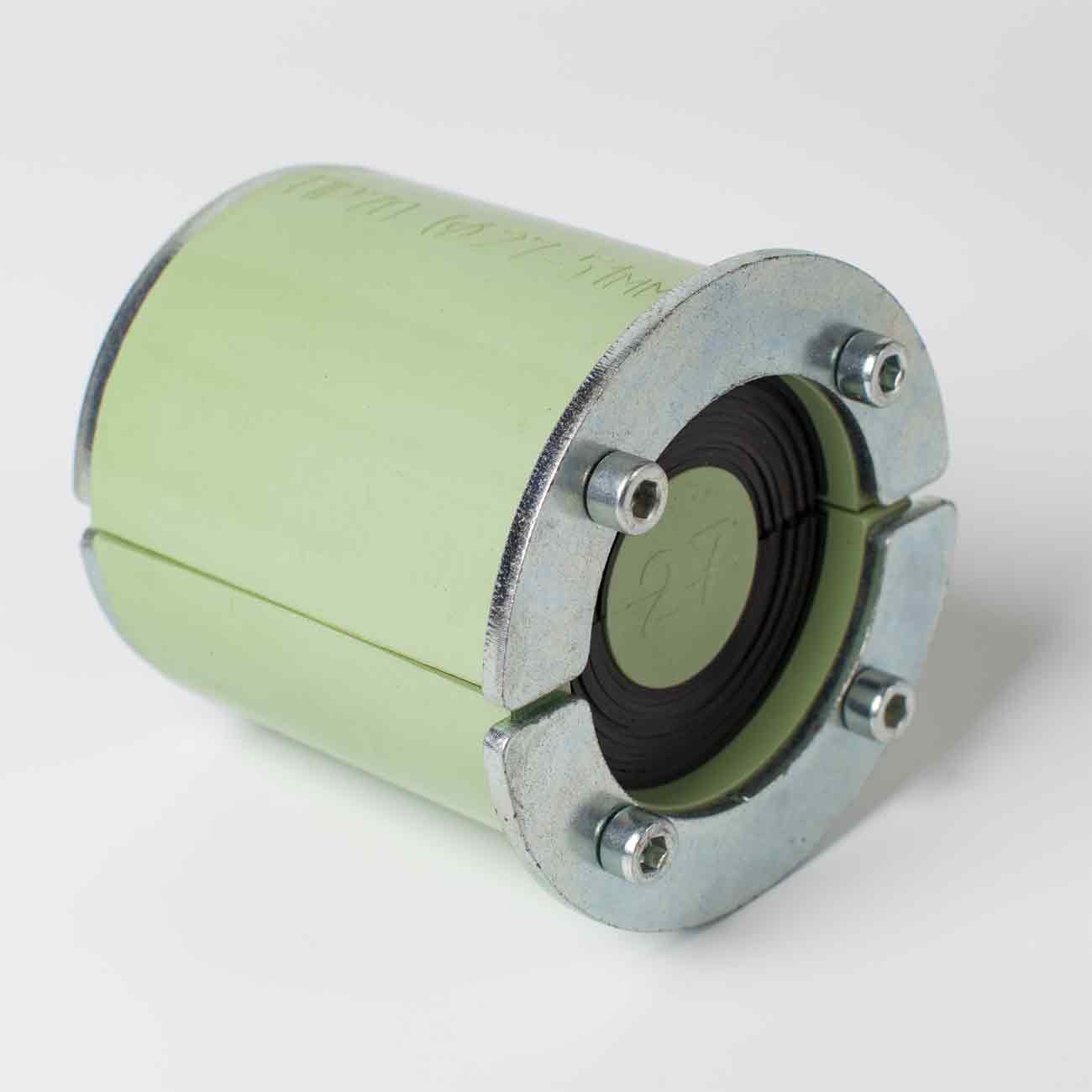

Проходка круглого сечения ПР70

70

27-51



Для обжатия кабеля необходимо выбрать проходку из группы диаметров наиболее близко соответствующих диаметру данного кабеля (например диаметру кабеля 11 мм. соответствуют проходки ПР33 (5-13 мм.) и ПР43 (11-23 мм.)). При обжатии минимального диаметра из диапазона диаметров соответствующего определенной проходке квадратного сечения, необходимо удалить стержень. Чтобы уложить кабель большего диаметра требуется удалить из проходки попарно уплотнители до соответствующего размера.

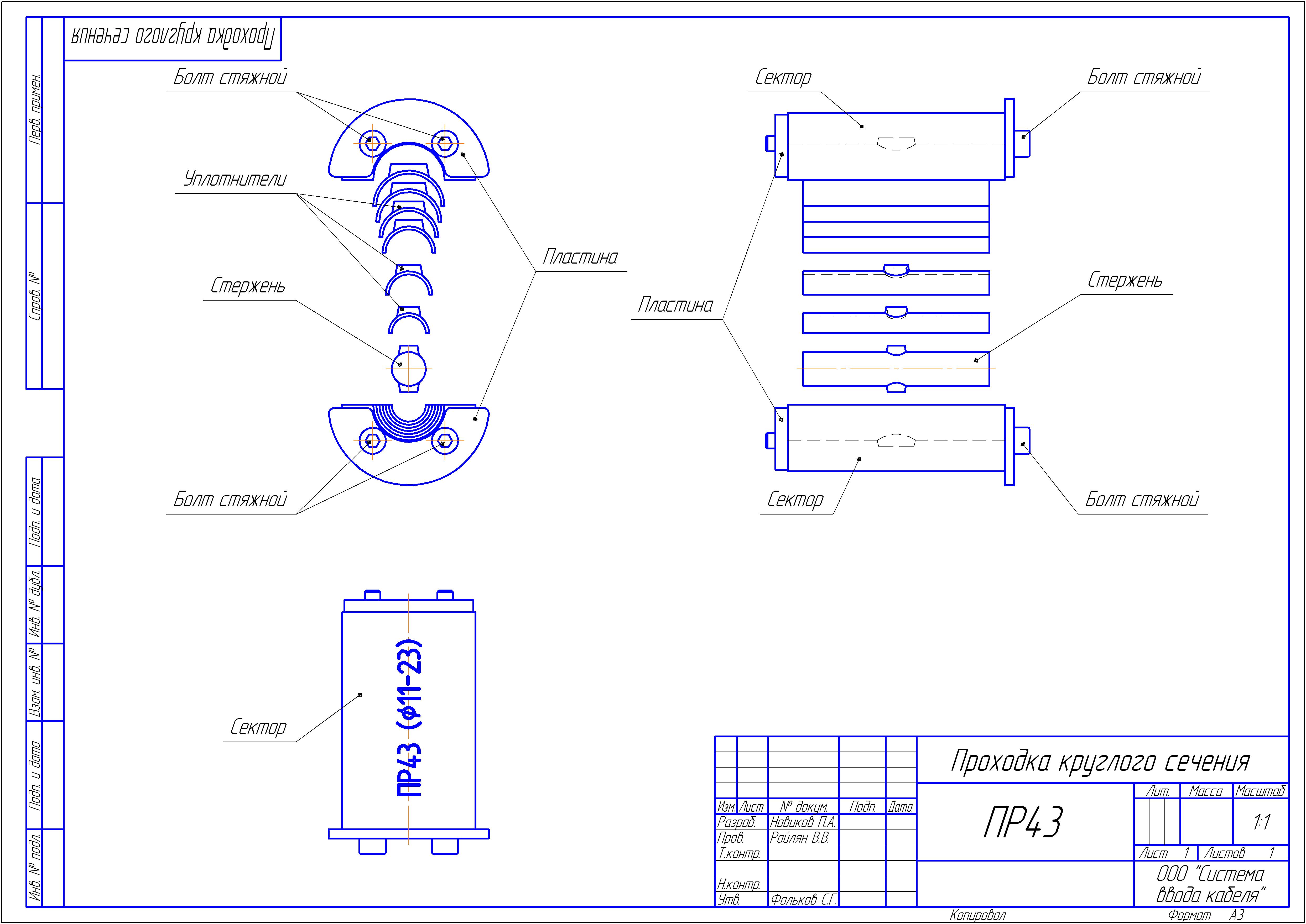

<-----ТУТ ДОЛЖЕН БЫТЬ ЧЕРТЕЖ

Для дополнительной герметизации и смазки с целью упрощения монтажа, применяется смазка жировая. Смазка расфасована в емкости объемом 40 мл. Нанесение смазки выполняется вручную. Необходимо смазывать поверхности кабельных проходок, блока монтажного, металлической рамки, уплотняемый кабель примыкающих друг к другу, так-же необходима смазка деталей блока монтажного (губки и прижимов, подробнее во вкладке «блоки монтажные»).
