Блоки монтажные

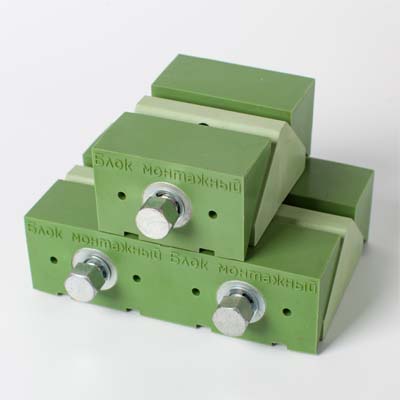

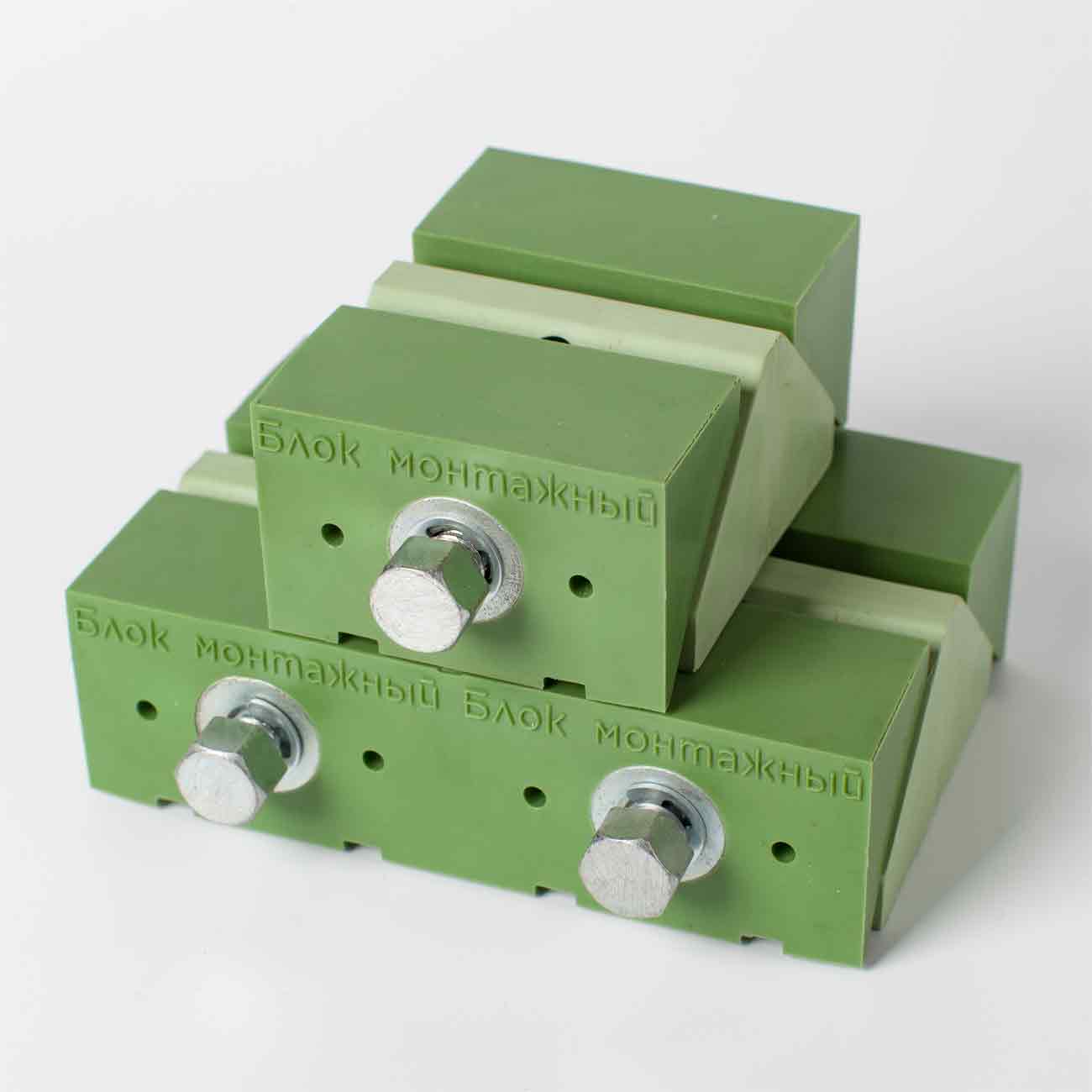

Разжимное устройство (блок монтажный) применяется совместно с проходками квадратного сечения. Выполняет основную роль в герметизации, за счет расширения данного устройства и упругости эластомера в рамках происходит уплотнение проходок квадратного сечения и обжатие кабелей (труб).

Блок монтажный имеет резинометаллические клинья-сегменты с резьбой разной направленности, благодаря чему при вращении болтов выполняется либо сжатие, либо освобождение проходок квадратного сечения, достигается возможность уплотнения до 40 мм.

Выполнены из специального эластомера, что делает их огнестойкими и устойчивыми к воздействию агрессивных сред.





п/п

Фото

Наименование

Габаритные размеры, мм.
(высота х ширина)




1

Блок монтажный БМ60

40 х 60




2

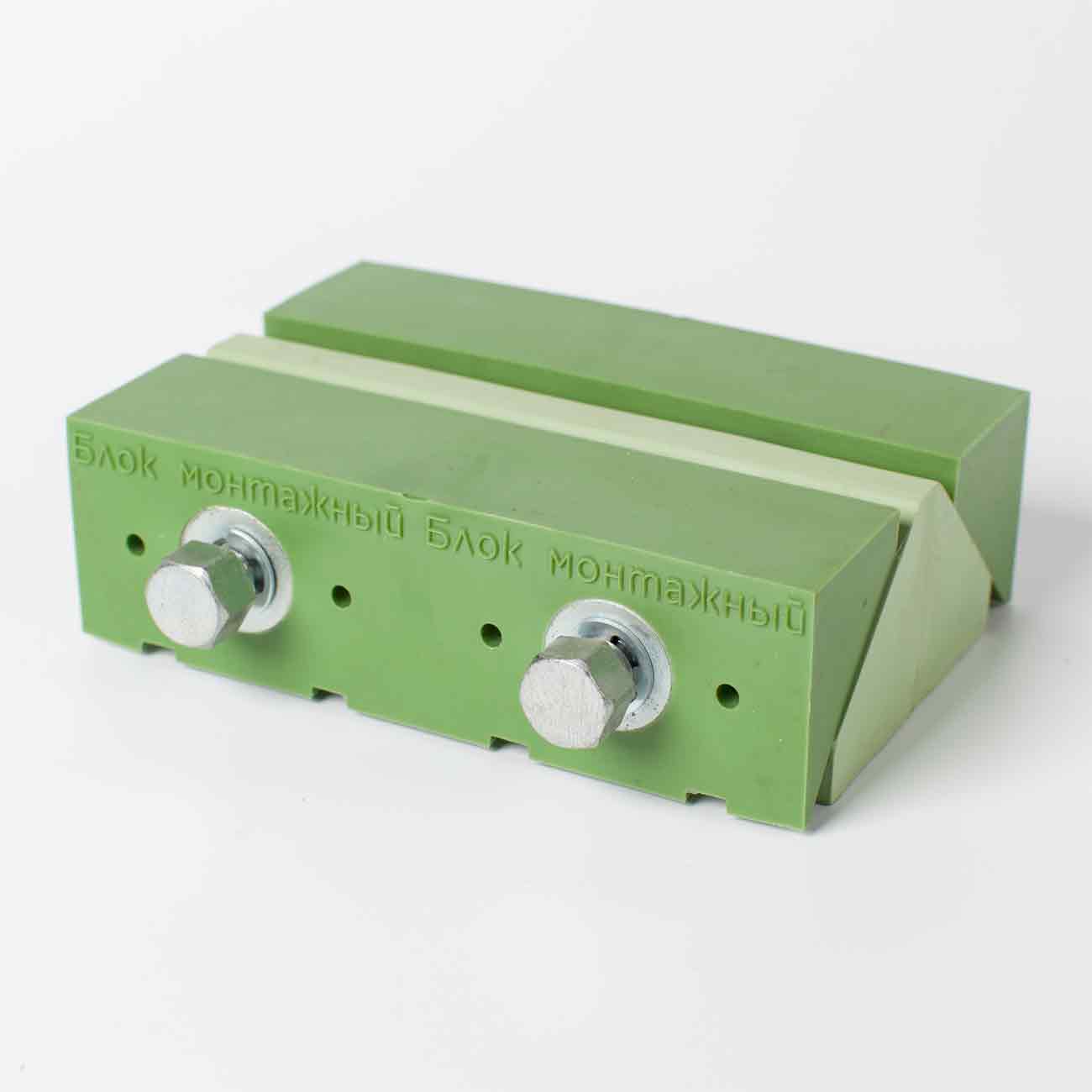

Блок монтажный БМ120

40 х 120



Для дополнительной герметизации и смазки с целью упрощения монтажа, применяется смазка жировая. Смазка расфасована в емкости объемом 40 мл. Нанесение смазки выполняется вручную. Необходимо смазывать поверхности кабельных проходок, блока монтажного, металлической рамки, уплотняемый кабель примыкающих друг к другу, так-же необходима смазка деталей блока монтажного.

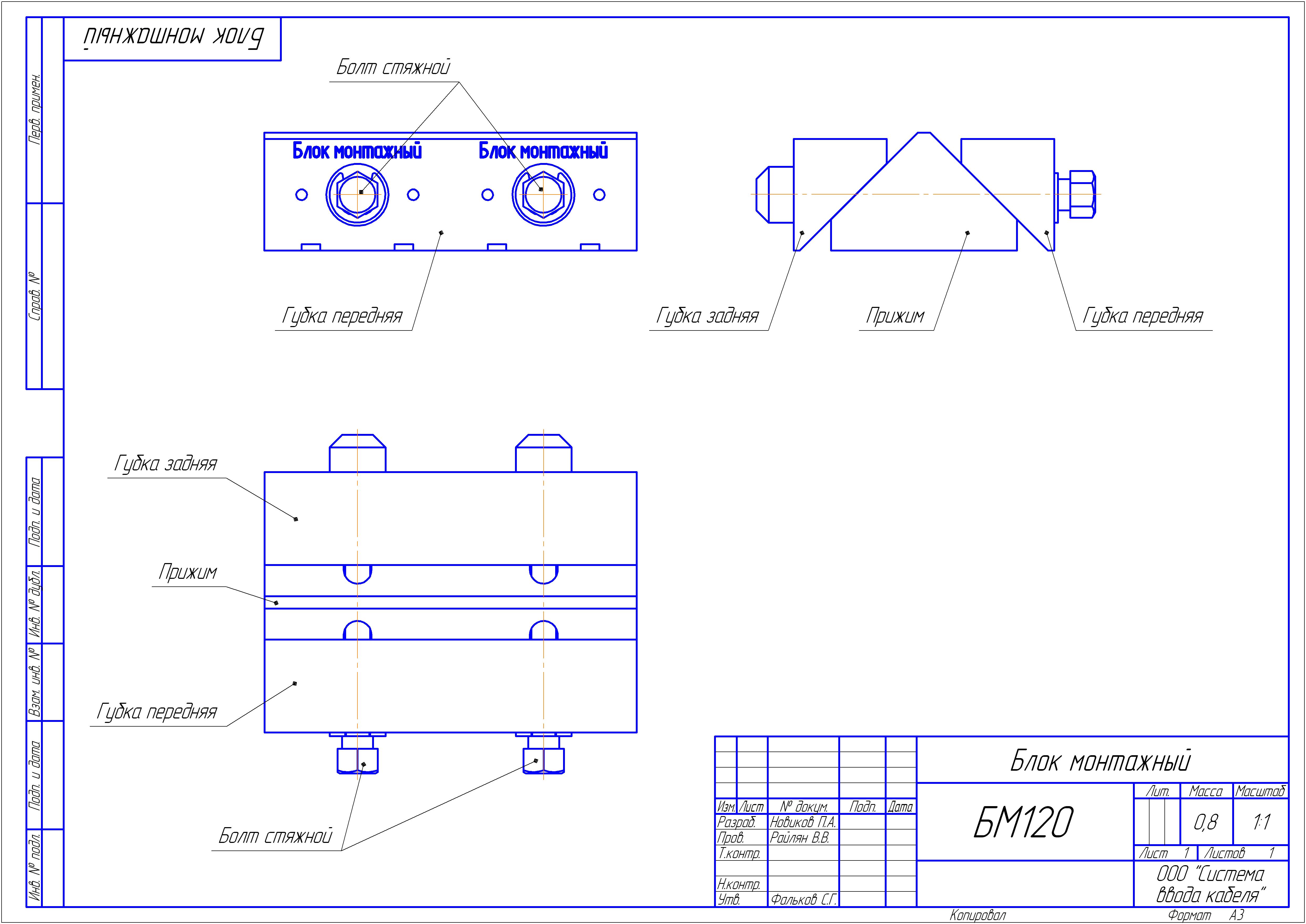

<-----ТУТ ДОЛЖЕН БЫТЬ ЧЕРТЕЖ
