Рамки СВК

Применяются для объедения модулей квадратного и прямоугольного сечения, пластин ограничительных, монтажных блоков в единую систему.

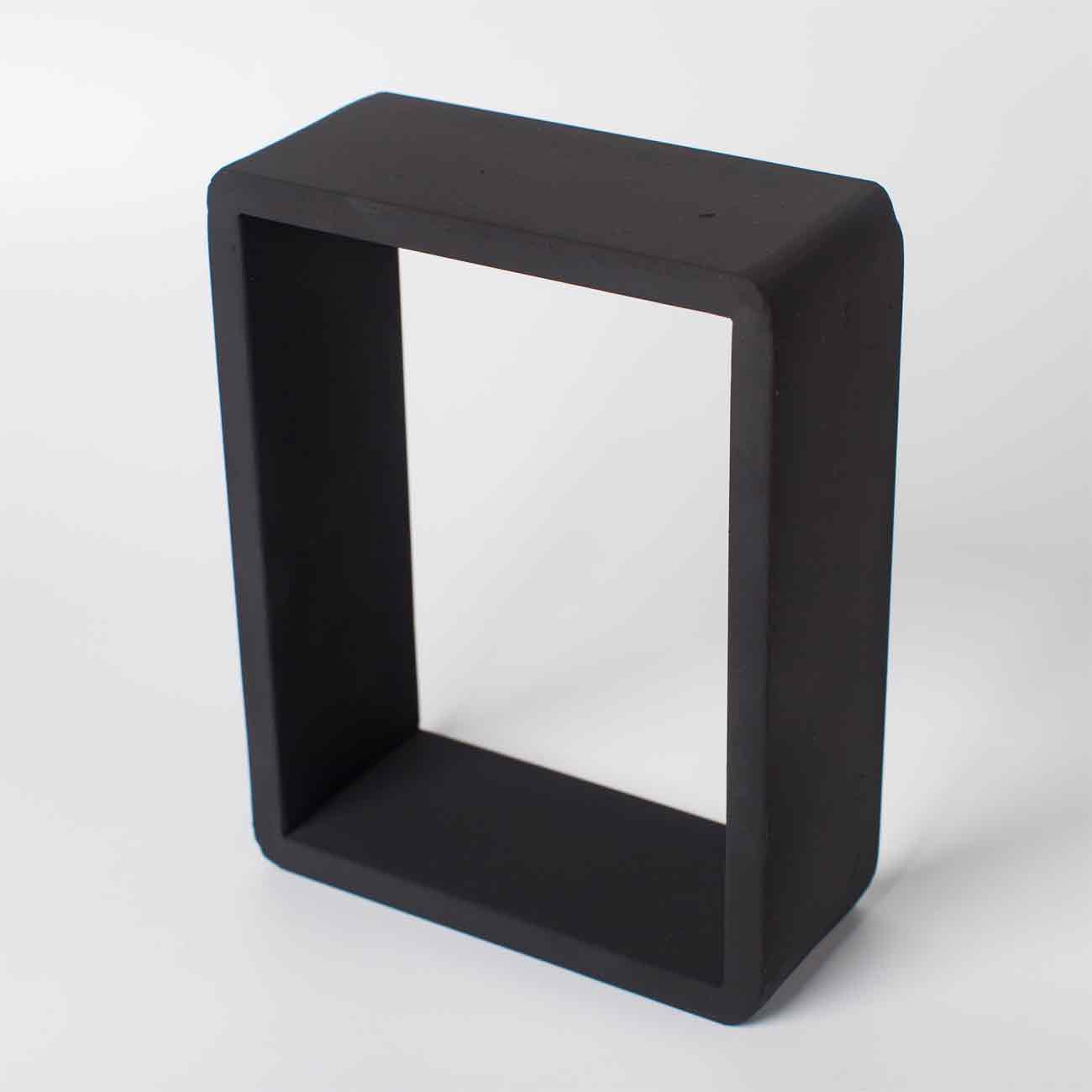

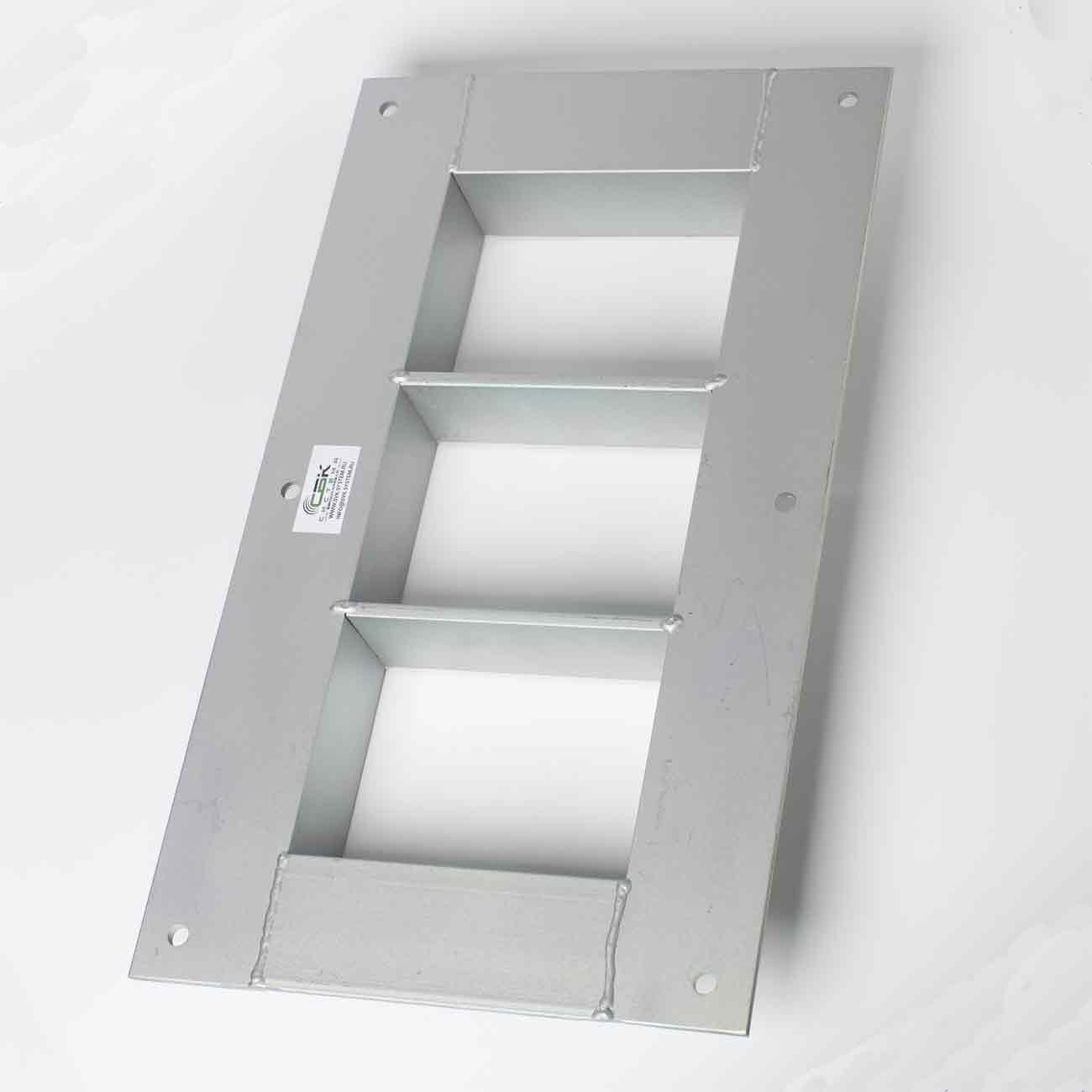

Рамки изготавливаются различных типов с учетом условий применения кабельного ввода – рамки с фланцем и рамки под приварку. Рамки с фланцем применяются в перегородка и перекрытиях свойства которых не позволяют или не требуют выполнять приварку.




Основные типоразмеры рамок имеют ширину 60 мм. и 120 мм., высоту 100 мм, 160 мм., 220 мм., 280 мм. Типоразмеры обусловлены критериями для оптимального подбора проходок квадратного сечения.


Таблица 1 – основные типоразмеры рамок.



Ширина/Высота

100 мм.

160 мм.

220 мм.

280 мм.




60 мм.

60х100

60х160

60х220

60х280




120 мм.

120х100

120х160

120х220

120х280



Из основных типоразмеров формируются рамки различных размеров как по количеству ячеек, так и по количеству рядов. Под количеством ячеек подразумевается количество рамок одного типоразмера в горизонтальный ряд. Под количеством рядов подразумевается количество горизонтальных рядов. Ряды могут состоять из горизонтальных рядов разных типоразмеров. Запись шифра рамки с нескольким количеством ячеек и рядов производится следующим образом:


Основной типоразмер) х количество ячеек + (Основной типоразмер) х количество ячеек + …..

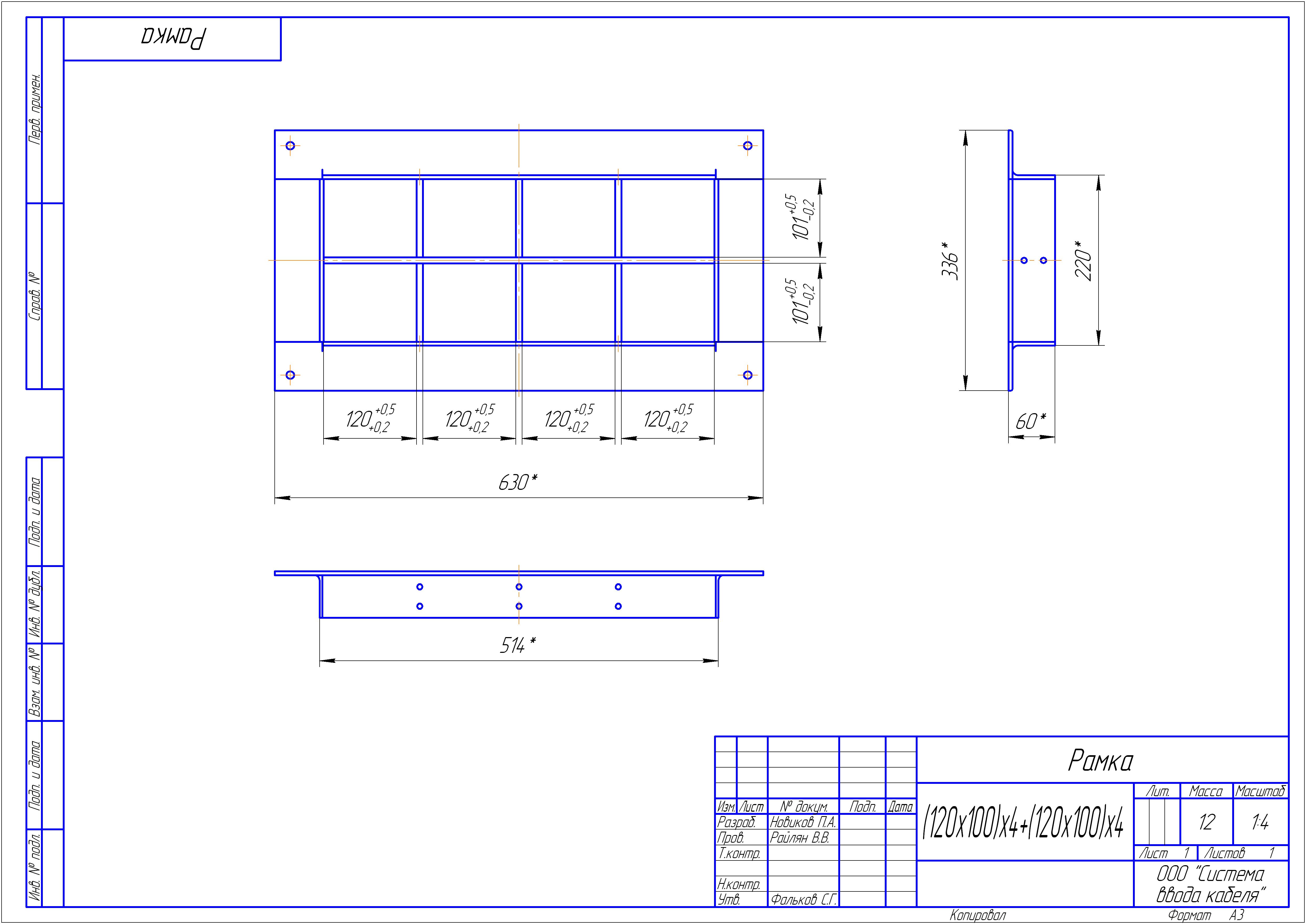

Например, запись шифра по типоразмеру (120х100) количество ячеек 4, количество рядов 2:


(120х100)х4+(120х100)х4


Чертеж данной рамки. (приложить)

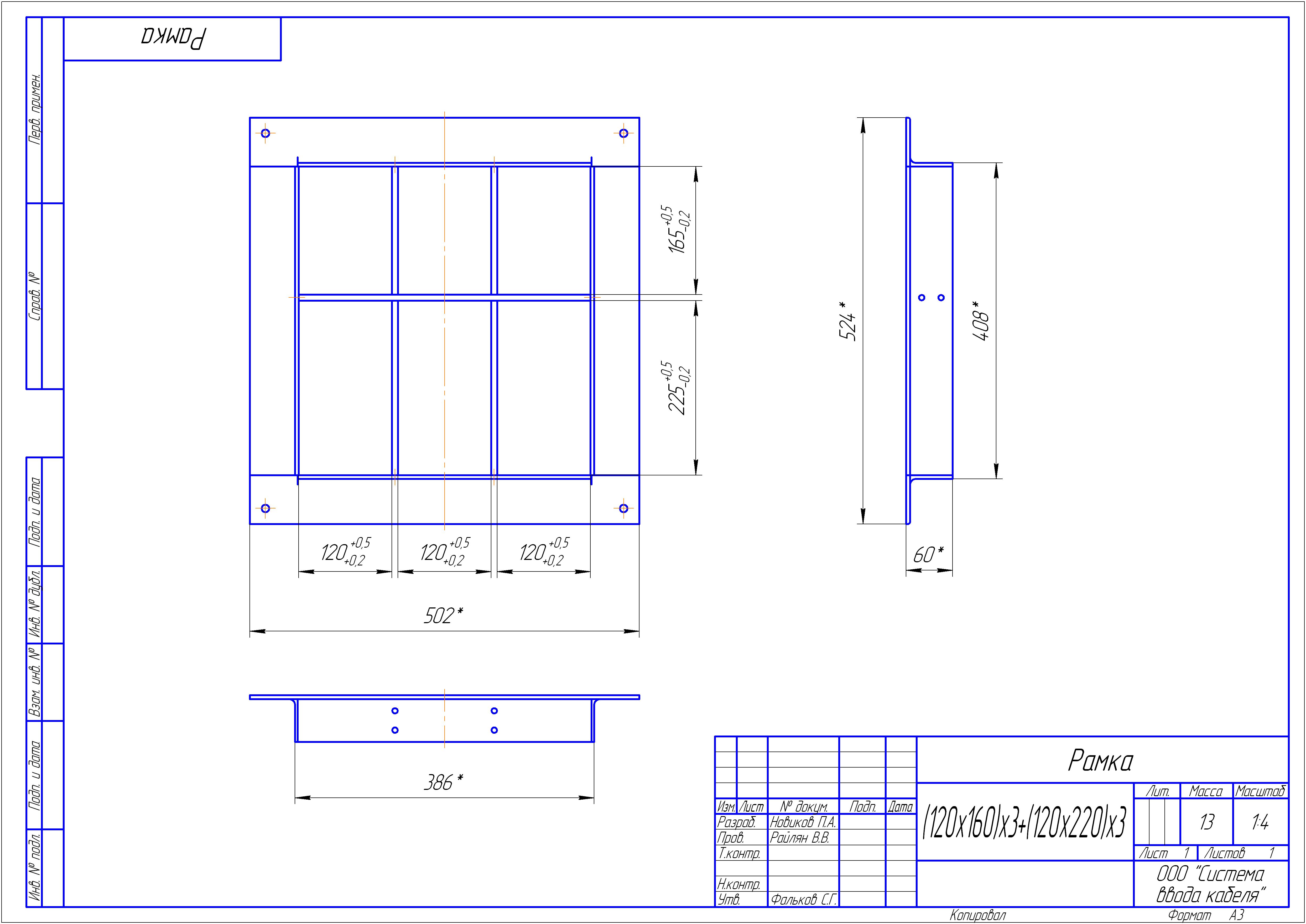

Например, запись шифра по типоразмеру (120х160) количество ячеек 3, количество рядов 1 «+» (120х220) количество ячеек 3, количество рядов 1 (количество ячеек и типоразмер по ширине в каждом ряду должны совпадать):


(120х160)х3+(120х220)х3


Чертеж данной рамки. (приложить)

В типоразмерах с наполнением большого количества проходок квадратного сечения при изготовлении к размеру по высоте добавляется 5 мм.

Защитная обработка предполагает два варианта: гальваническое цинкование или лакокрасочное покрытие.

С рамками СВК применяются ответные рамки, в роли декоративной накладки с противоположной стороны стены, перекрытия, закрывая не обработанные, резаные края проема. Подробнее во вкладке ответные рамки.
