Гильзы СВК
Применяются совсместно с проходками круглого сечения.
Гильзы изготавливаются различных типов с учетом условий применения кабельного ввода – гильзы с фланцем и гильзы под приварку. Гильзы с фланцем применяются в перегородка и перекрытиях свойства которых не позволяют или не требуют выполнять приварку.
 |
 |
Защитная обработка предполагает два варианта: гальваническое цинкование или лакокрасочное покрытие.
В роли декоративной накладки с противоположной стороны стены, перекрытия применяется гильза того же сечения, либо на размер больше, закрывая не обработанные, резаные края проема.
№ |
Фото |
Наименование |
Диаметр |
Диаметр |
Применяется совместно |
||
1 |
 |

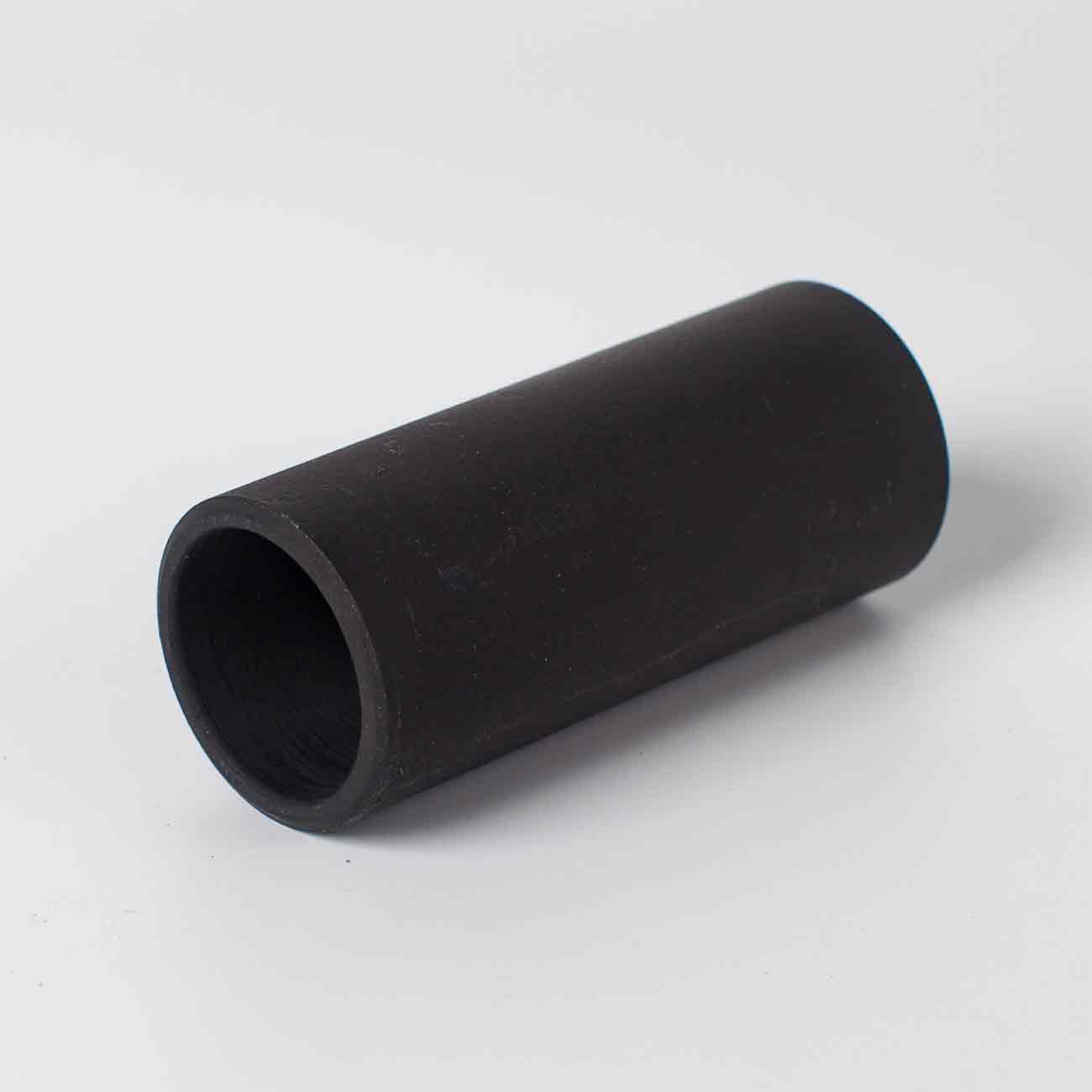

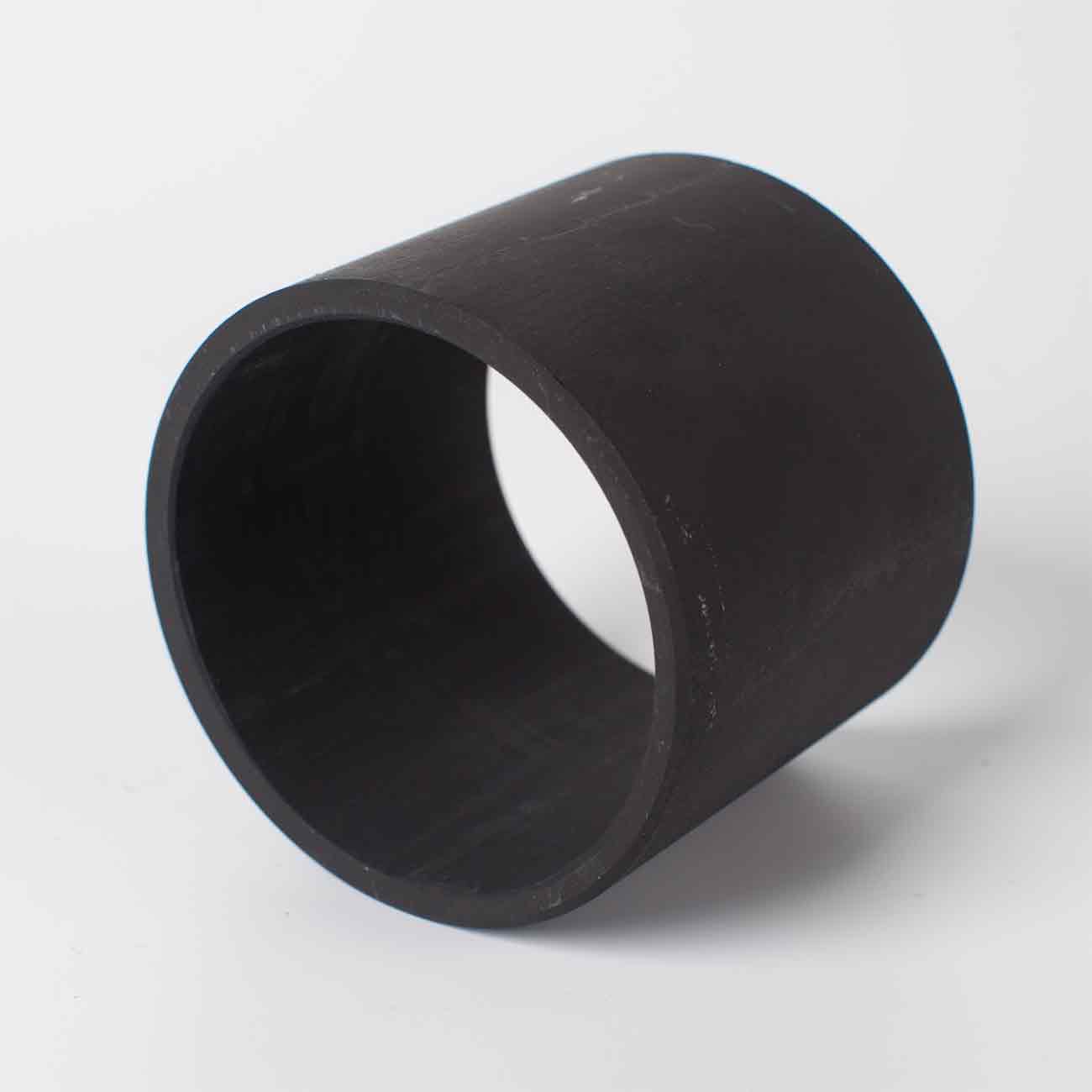

Гильза приварная ГП23, окраш. |
30 |
23 |
ПР23 |
||
2 |
 |

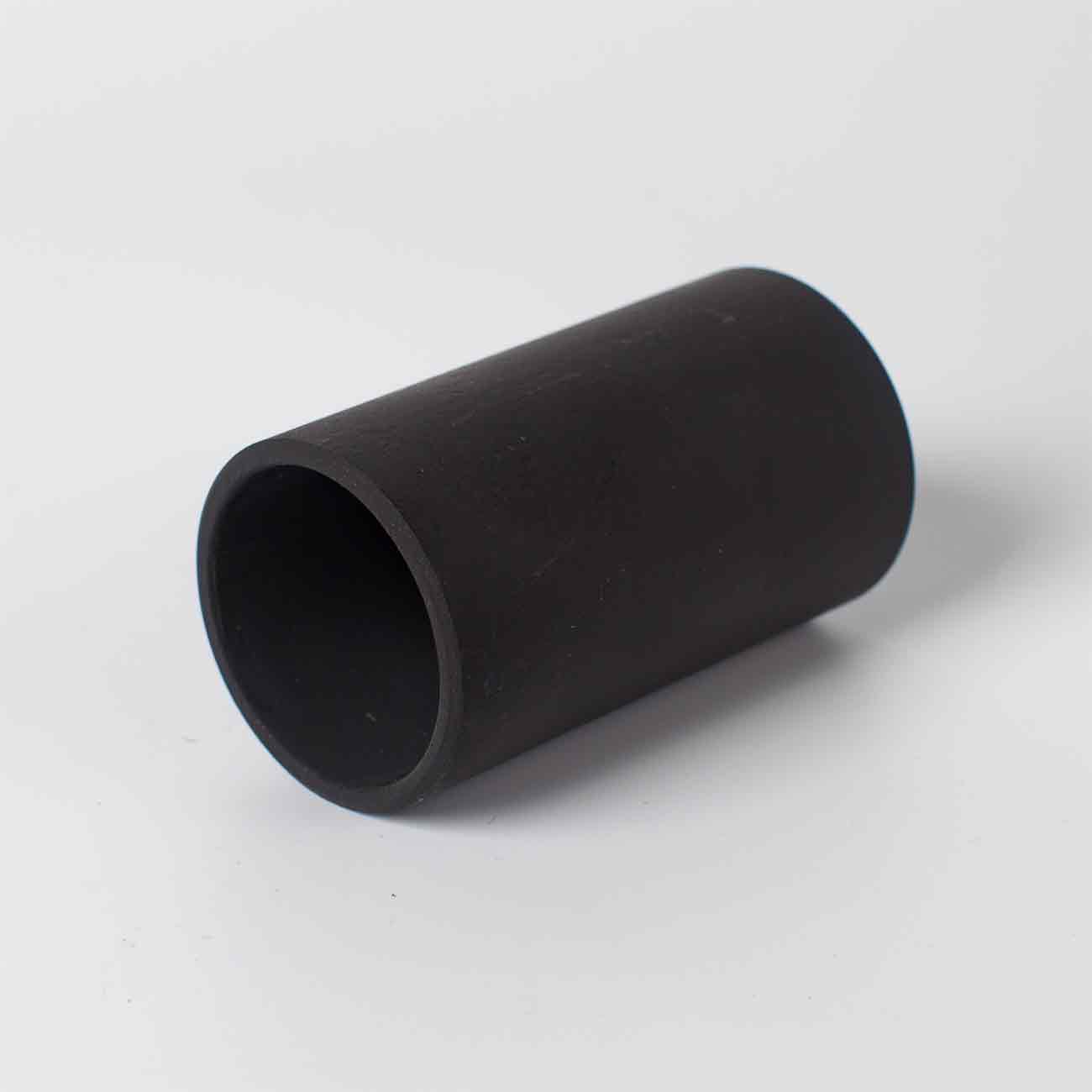

Гильза приварная ГП33, окраш. |
40 |
33 |
ПР33 |
||
3 |
 |

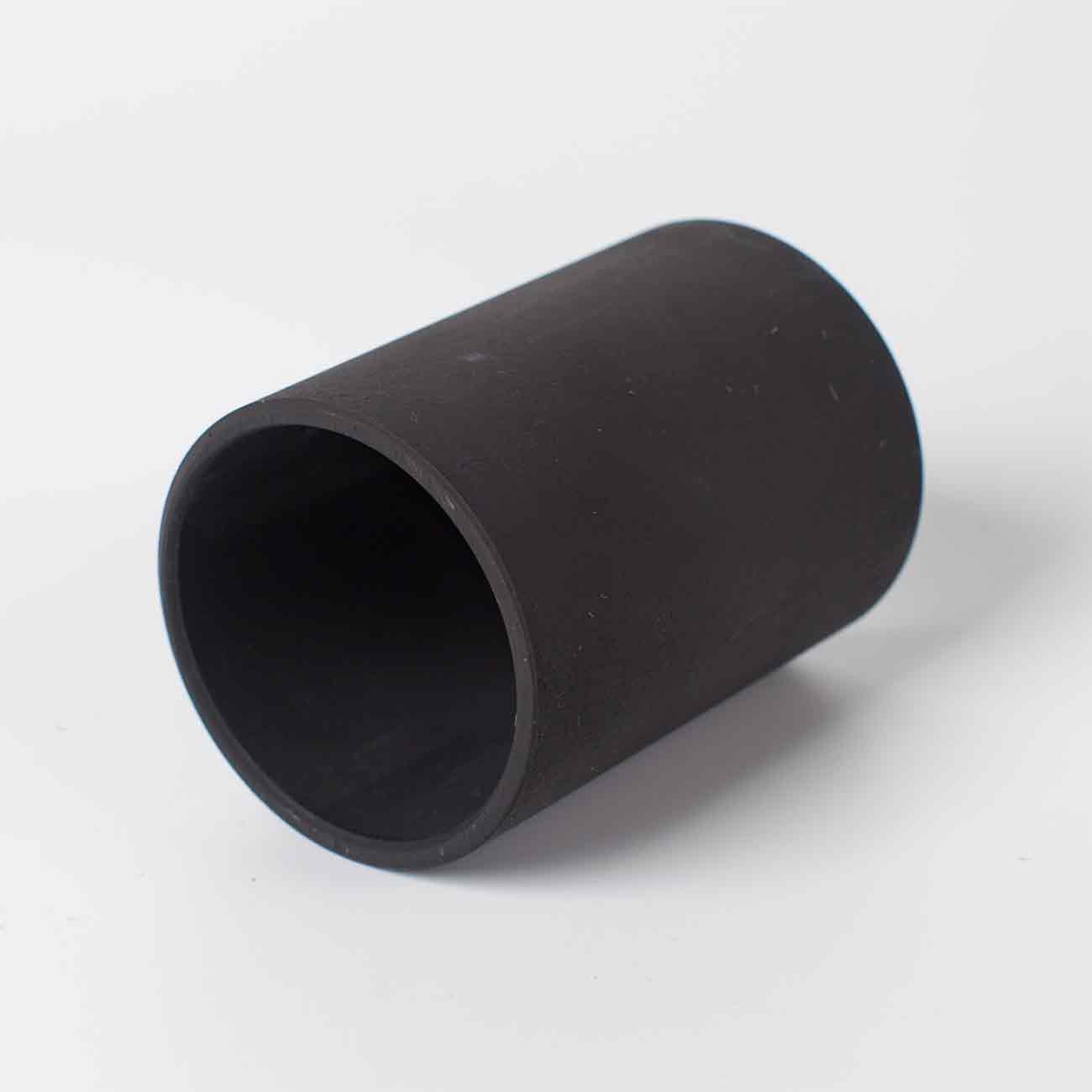

Гильза приварная ГП43, окраш. |
51 |
43 |
ПР43 |
||
4 |
 |

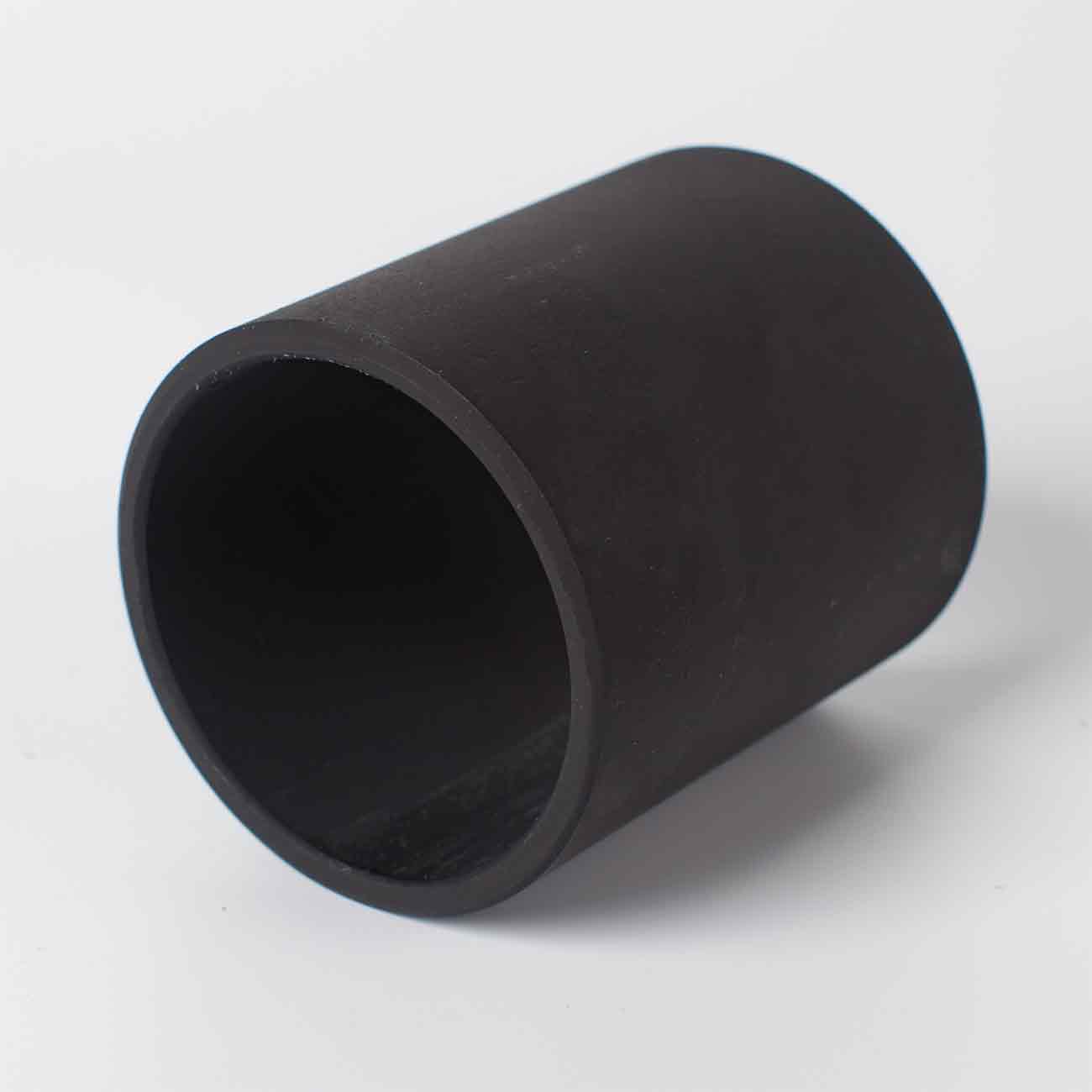

Гильза приварная ГП53, окраш. |
63 |
53 |
ПР53 |
||
5 |
 |

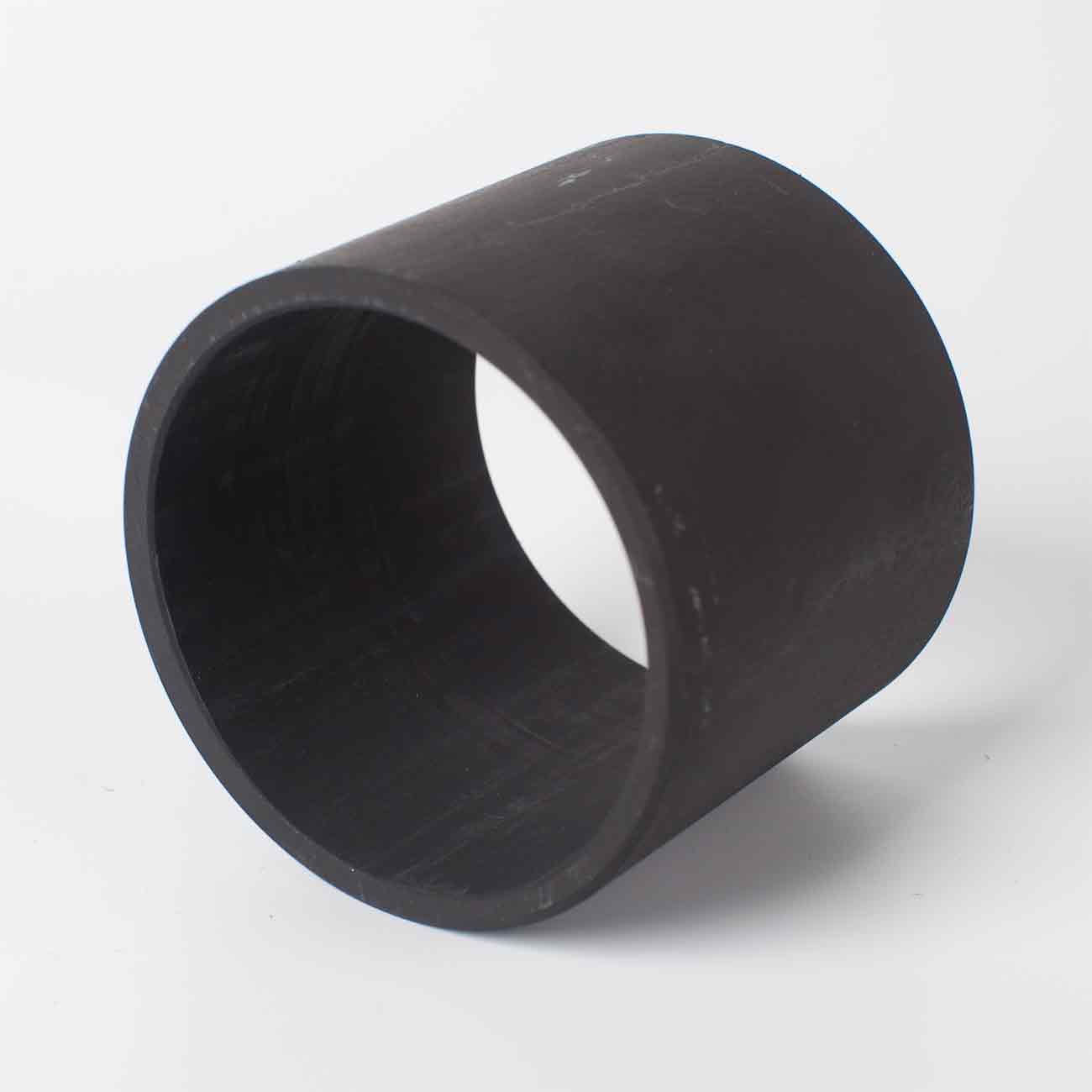

Гильза приварная ГП70, окраш. |
83 |
70 |
ПР70 |
||
6 |
 |

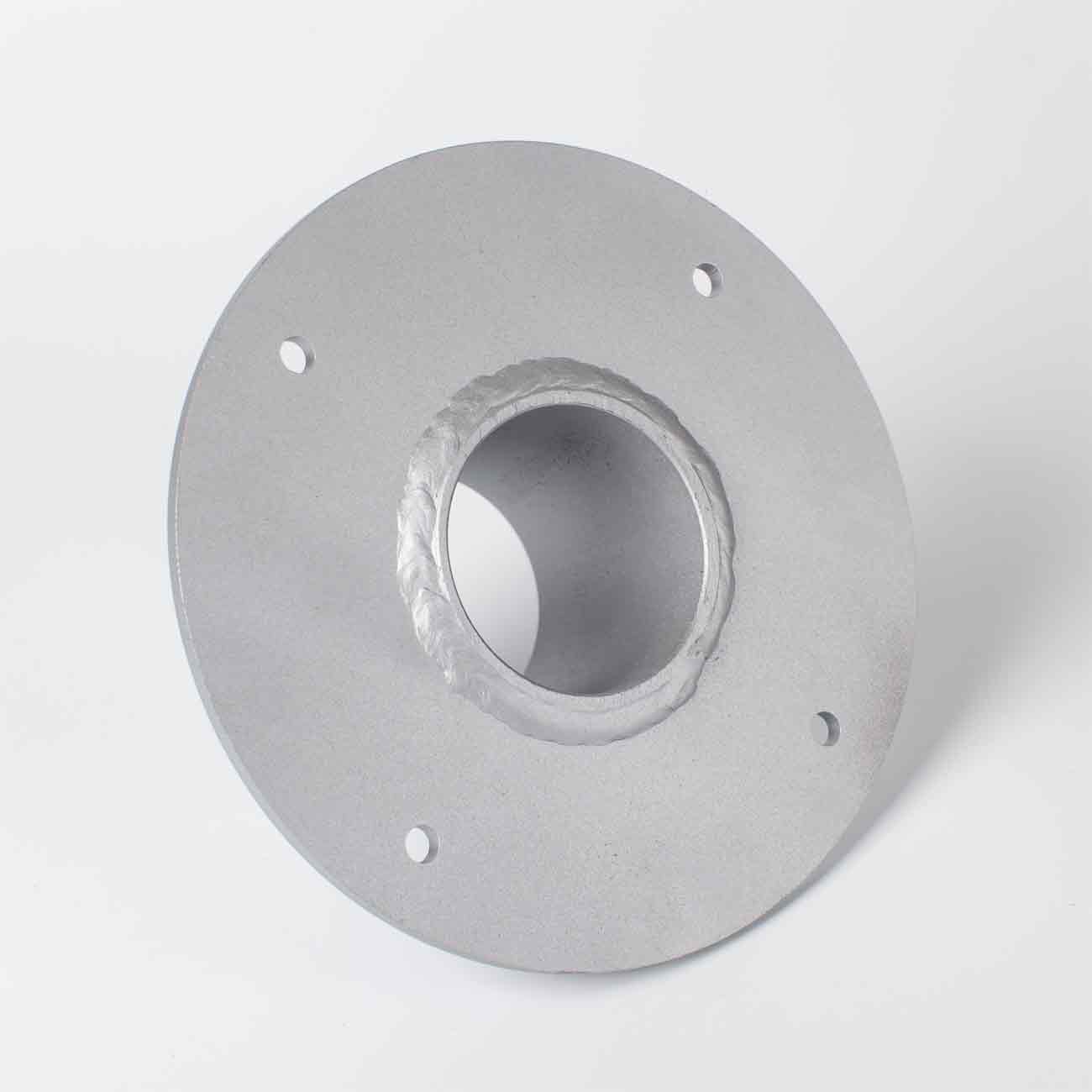

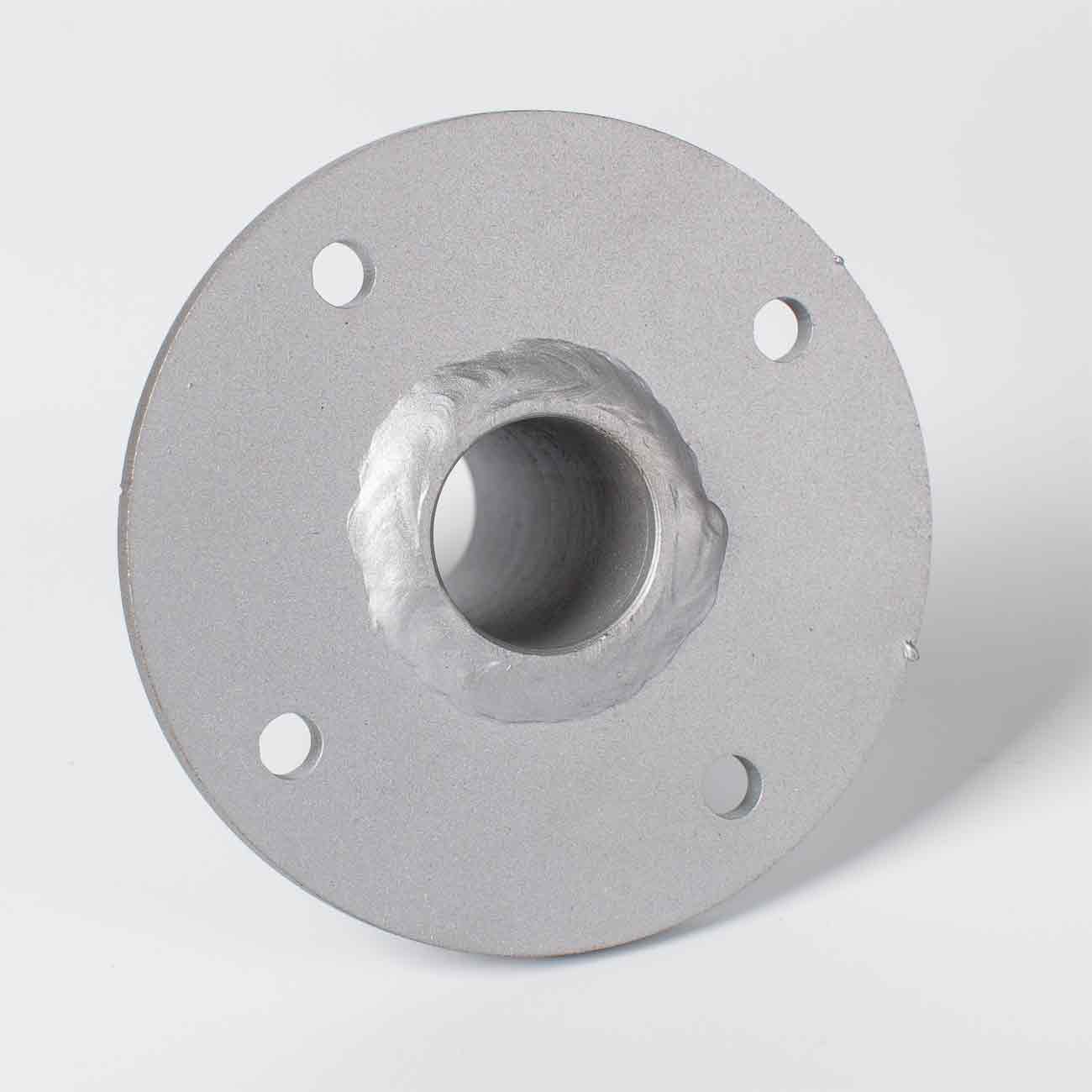

Гильза стандартная ГС23, оцинк./окраш. |
30 |
23 |
ПР23 |
||
7 |
 |

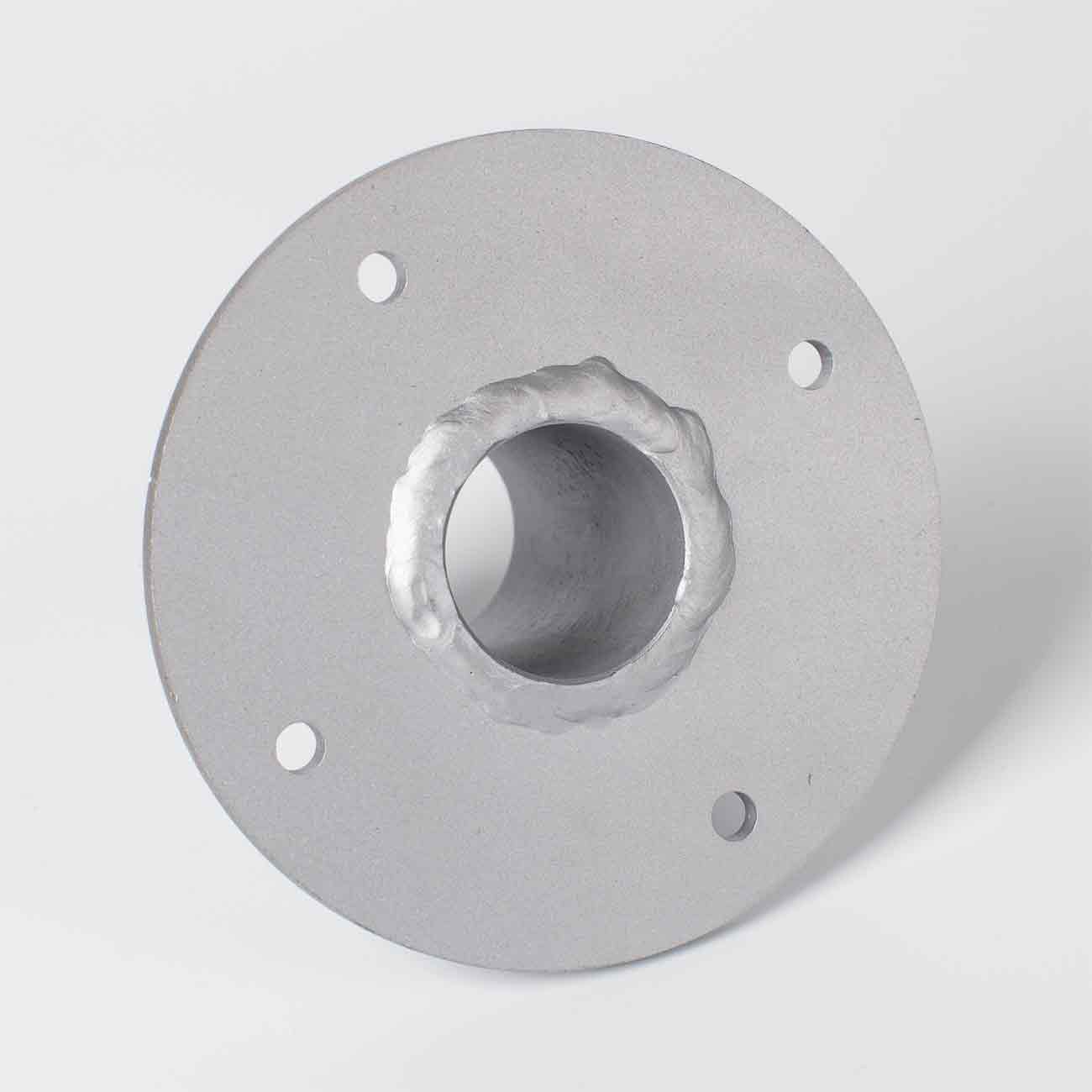

Гильза стандартная ГС33, оцинк./окраш. |
40 |
33 |
ПР33 |
||
8 |
 |

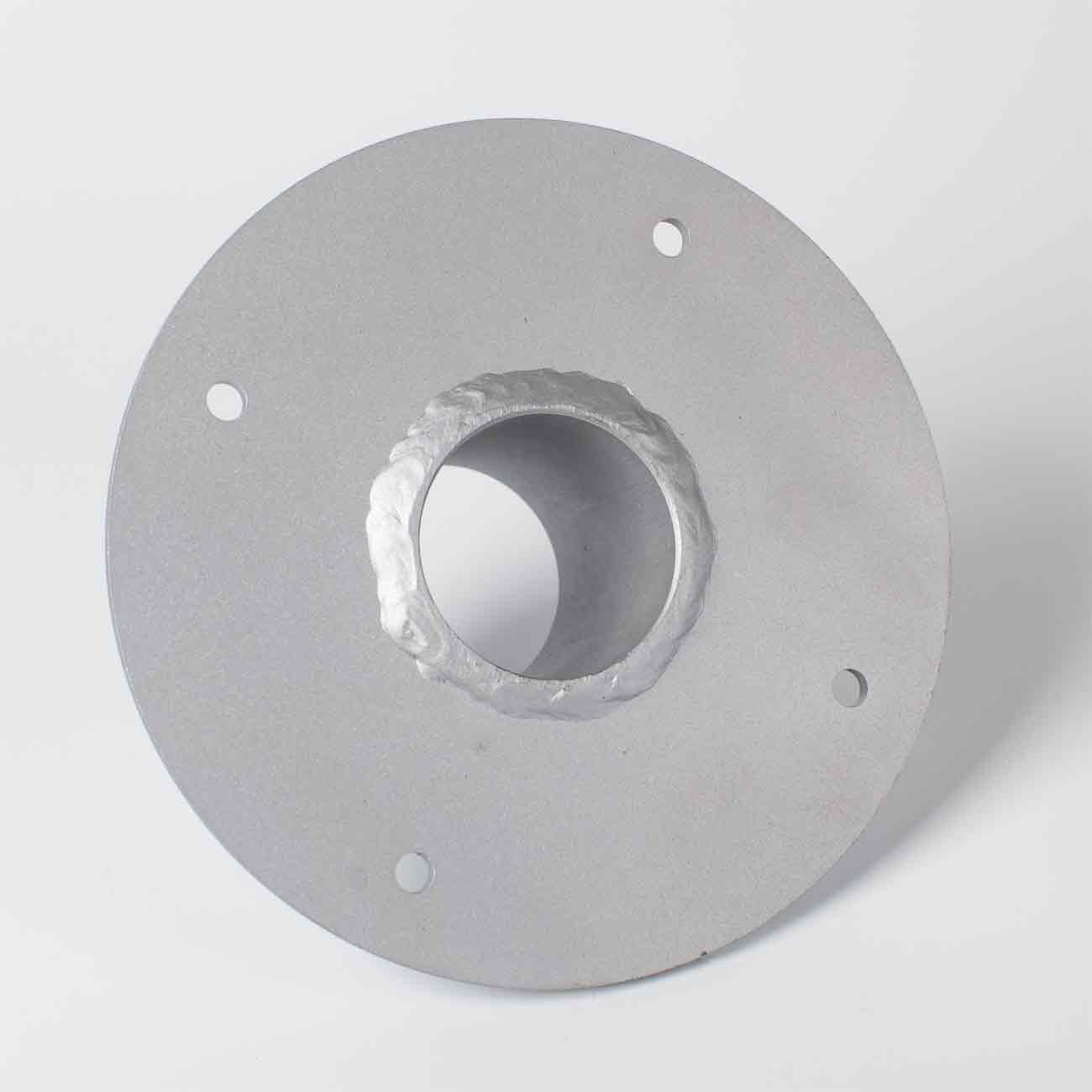

Гильза стандартная ГС43, оцинк./окраш. |
51 |
43 |
ПР43 |
||
9 |
 |

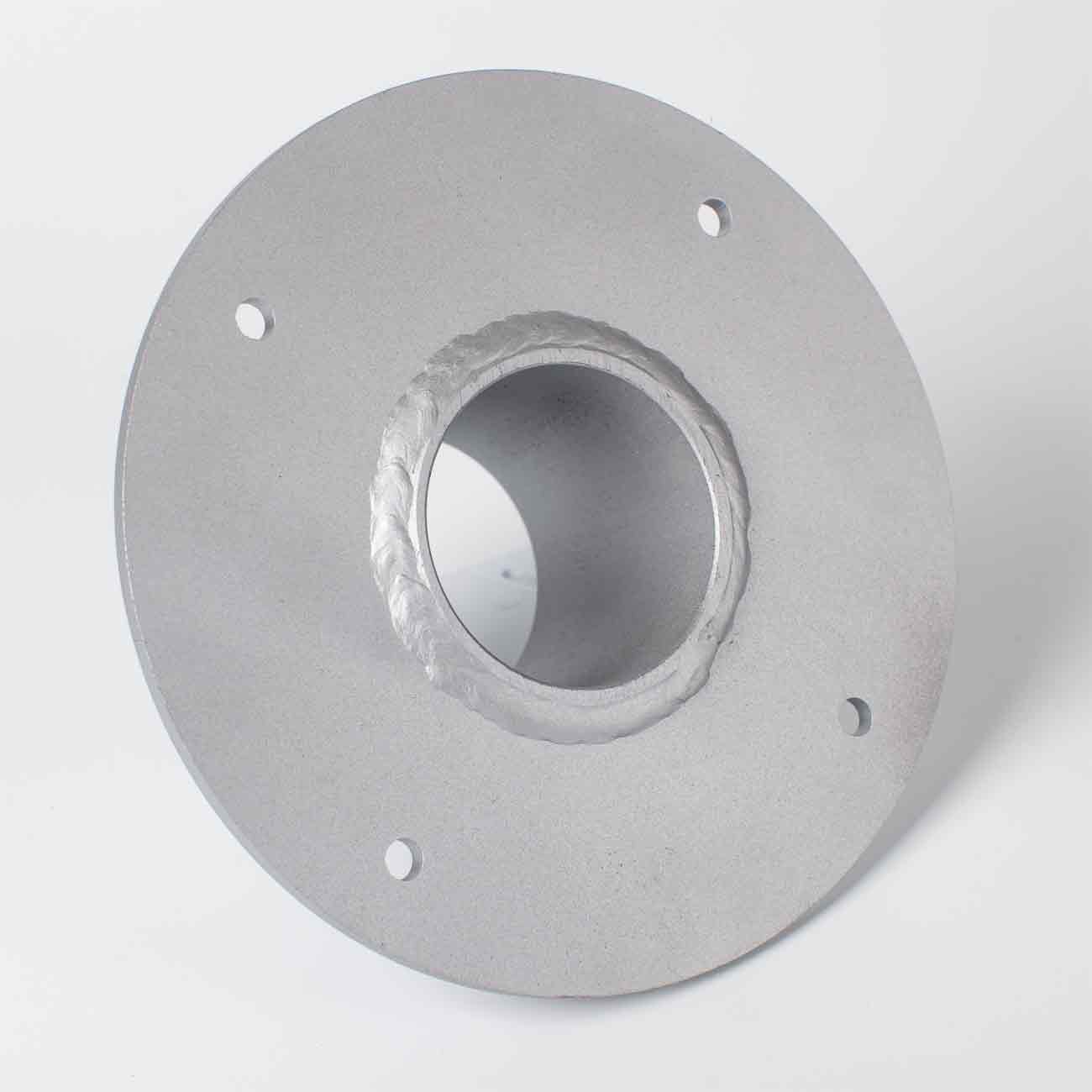

Гильза стандартная ГС53, оцинк./окраш. |
63 |
53 |
ПР53 |
||
10 |
 |

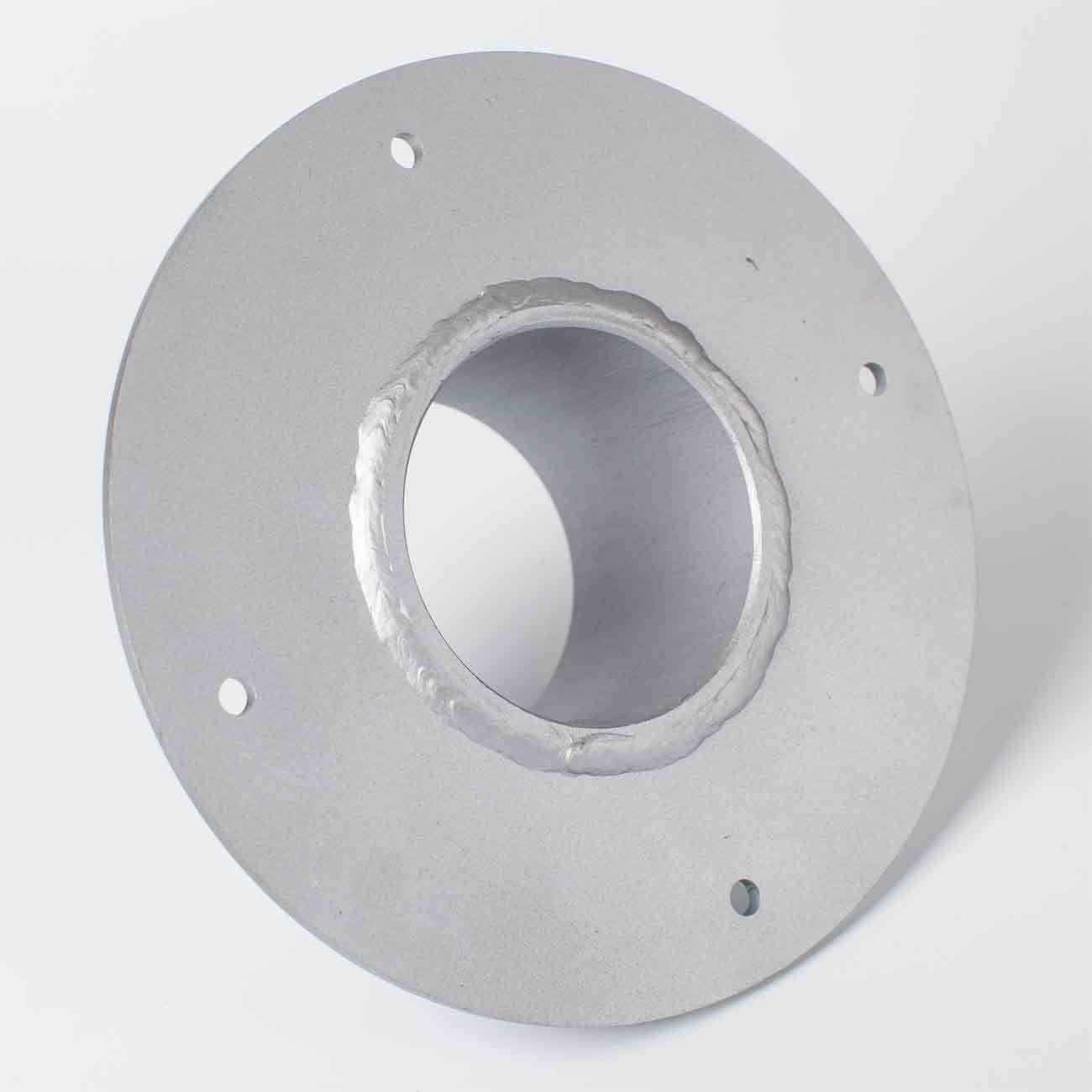

Гильза стандартная ГС70, оцинк./окраш. |
83 |
70 |
ПР70 |
