Модули квадратного и прямоугольного сечения (глухие) - МК

Применяются совместно с проходками квадратного сечения выполняя функцию заглушки в случаях когда в рамках СВК не предусматривается резервных вводов либо используется как доборный элемент, когда необходимо заполнить проем при использовании проходок не кратных типовым размерам рам.

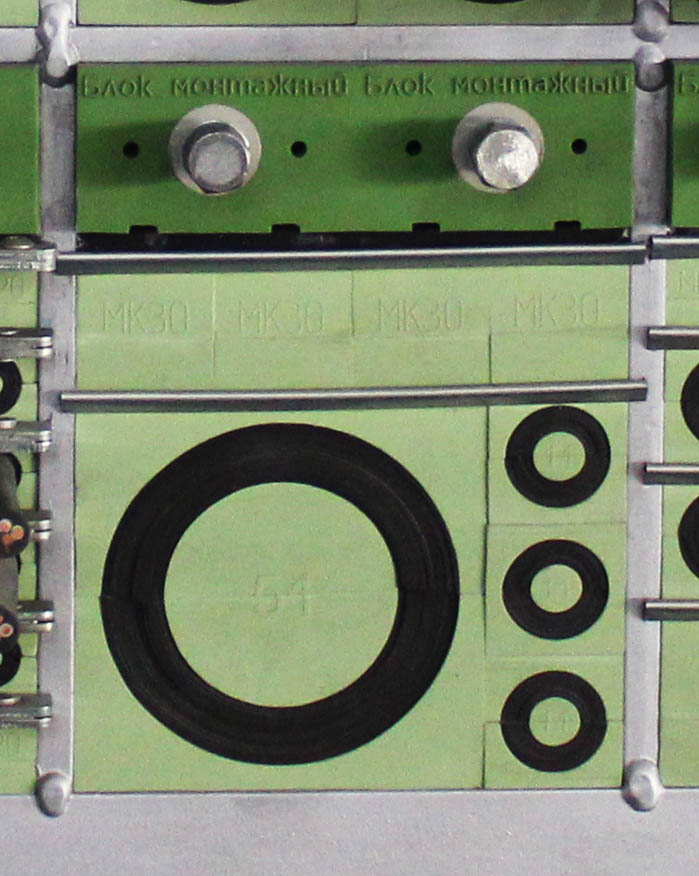

Пример использования в роли доборного элемента:

- в типовой раме 120х160, полезный объем составляет 120х120 мм. (ширина х высота) (40х120 мм. используется для установки блока монтажного), при установке проходки квадратного сечения ПК90 размером 90х90 мм. (ширина х высота) необходимо добрать недостающий объем глухими модулями МК30 в количестве пять штук.




Пример использования в роли заглушки:

- в типовой раме 60х100, полезный объем составляет 60х60 мм. (ширина х высота), при необходимости прокладки трех кабелей 17 мм. используются проходки квадратного сечения ПК30 размером 30х30 мм. (ширина х высота). Для заполнения указанного объема необходимо четыре модуля ПК30 (один из модулей будет не использоваться (резервный) либо можно применить три модуля ПК30 и один глухой модуль МК30 в целях уменьшения себестоимости.




Модули выполнены из специального эластомера, что делает их огнестойкими и устойчивыми к воздействию агрессивных сред.





п/п

Фото

Наименование

Габаритные размеры, мм.
(высота х ширина х глубина)




1

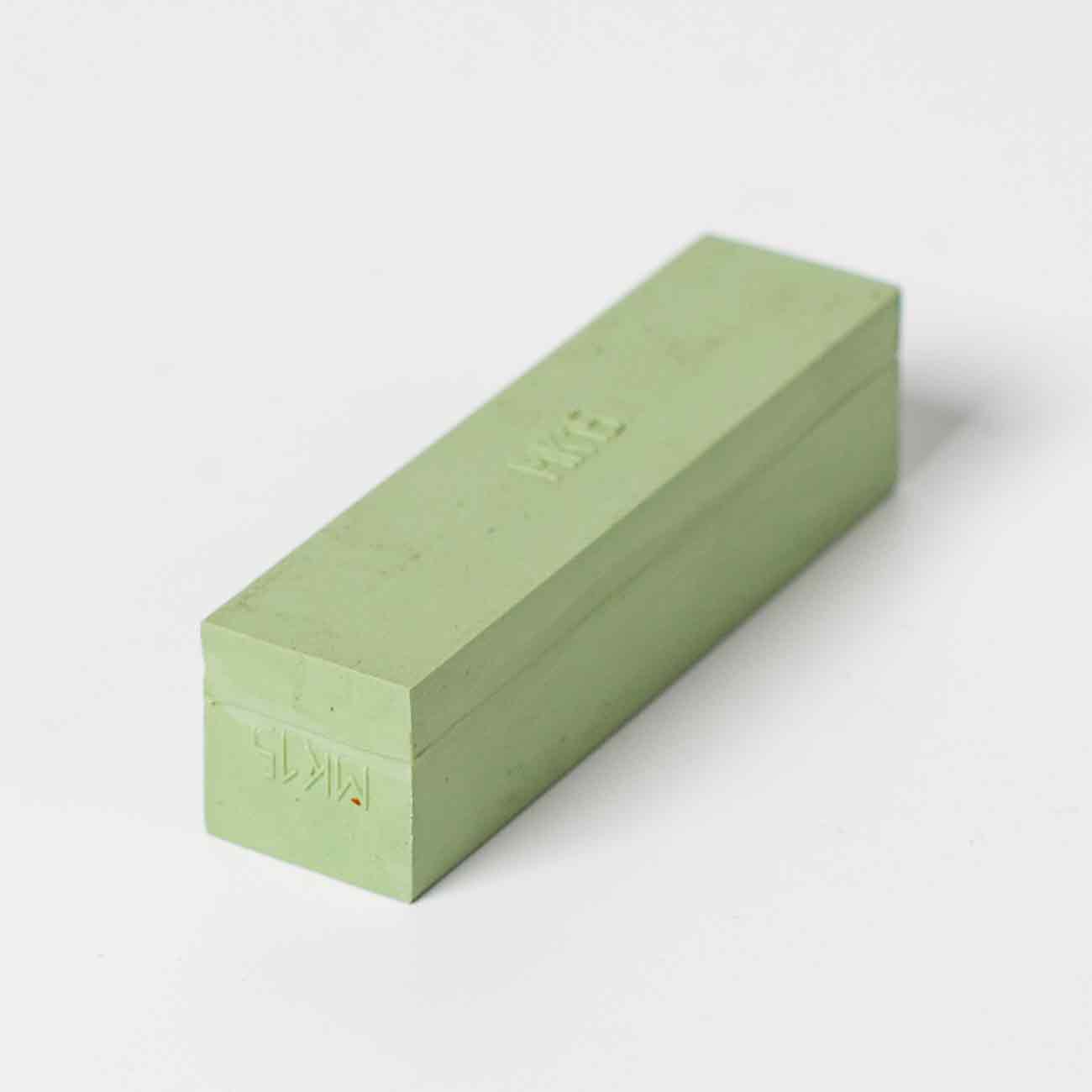

Модуль квадратного сечения МК15

15х15х60



2

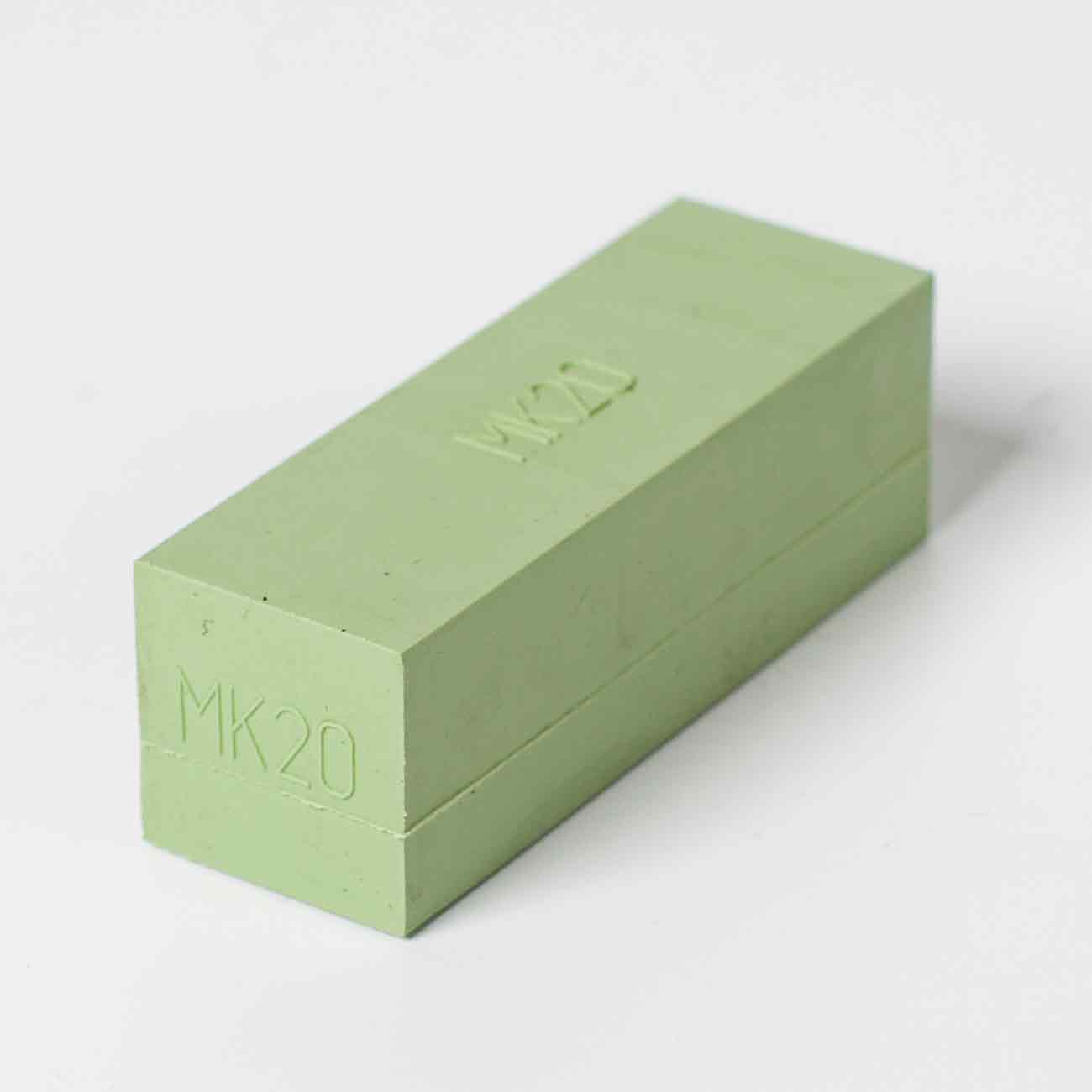

Модуль квадратного сечения МК20

20х20х60



3

Модуль квадратного сечения МК30

30х30х60



4

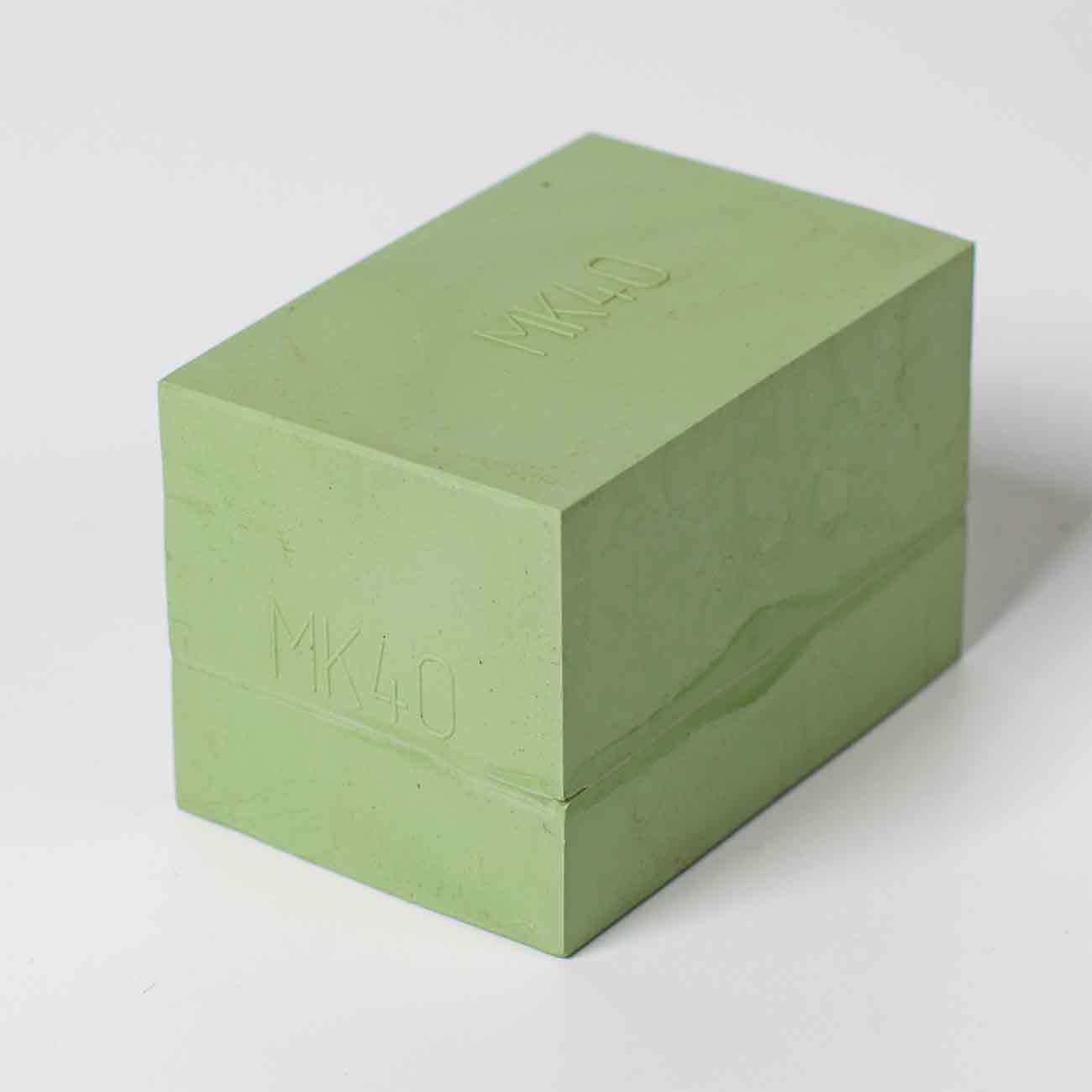

Модуль квадратного сечения МК40

40х40х60



5

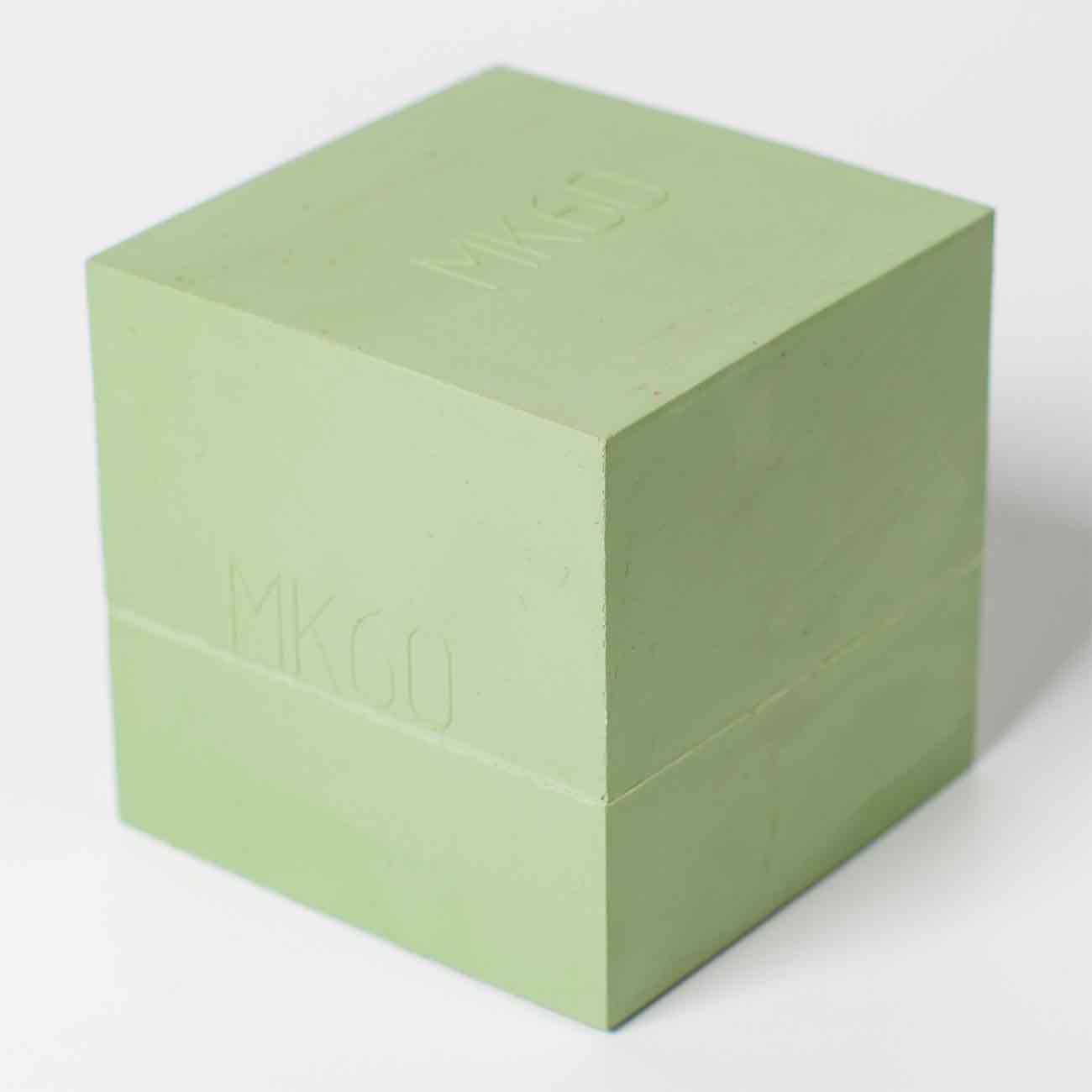

Модуль квадратного сечения МК60

60х60х60



6

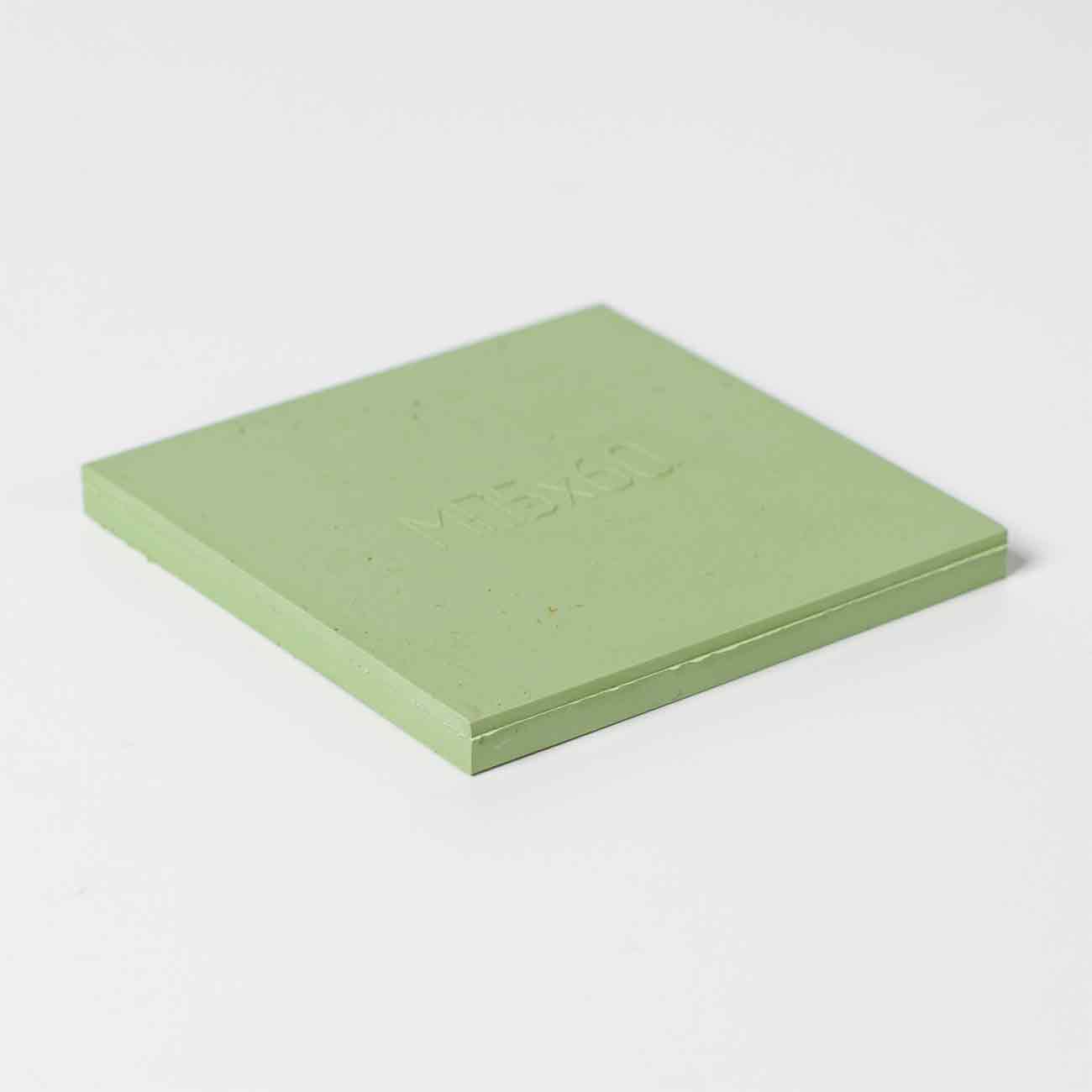

Модуль прямоугольного сечения МП5х60

5х60х60



7

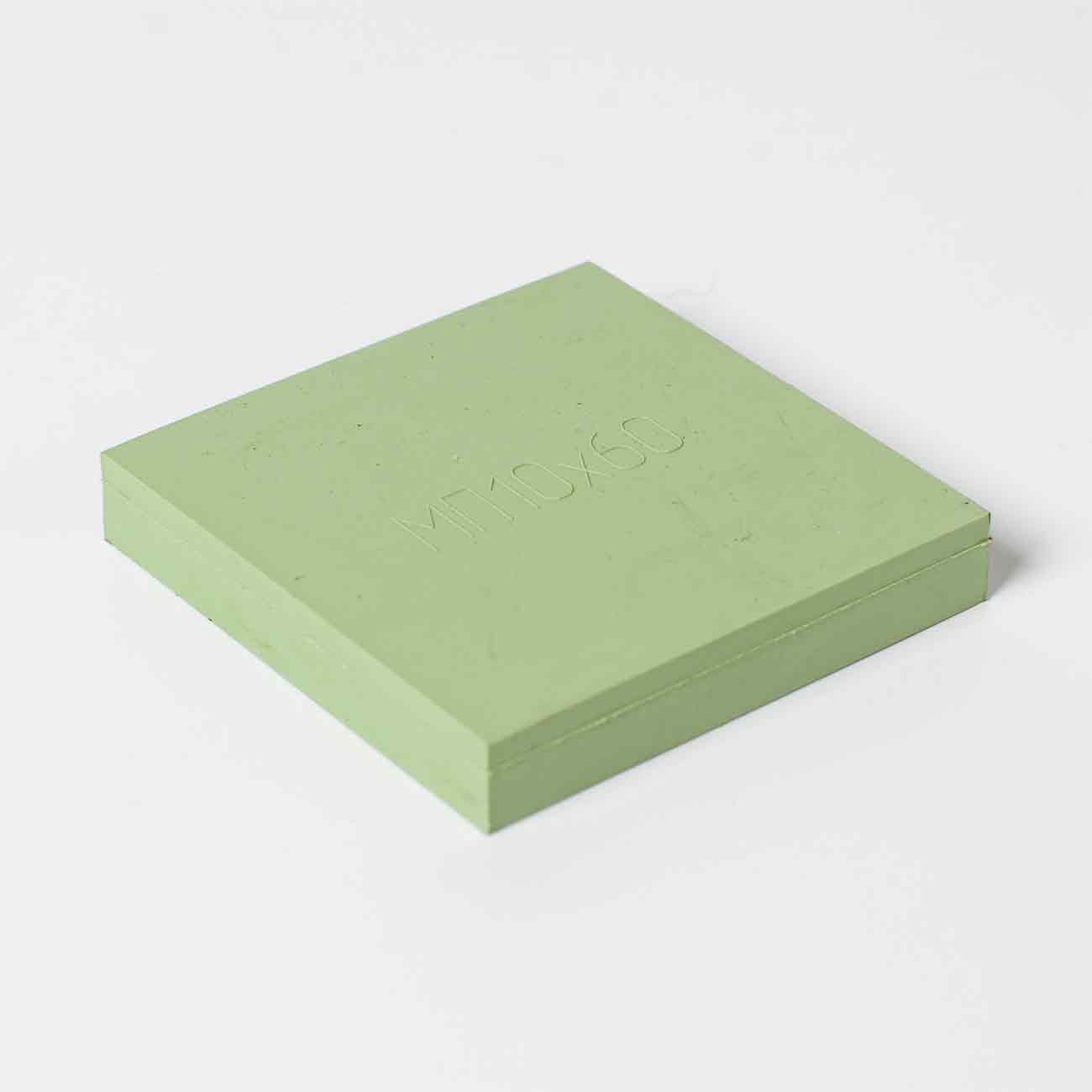

Модуль прямоугольного сечения МП10х60

10х60х60



8

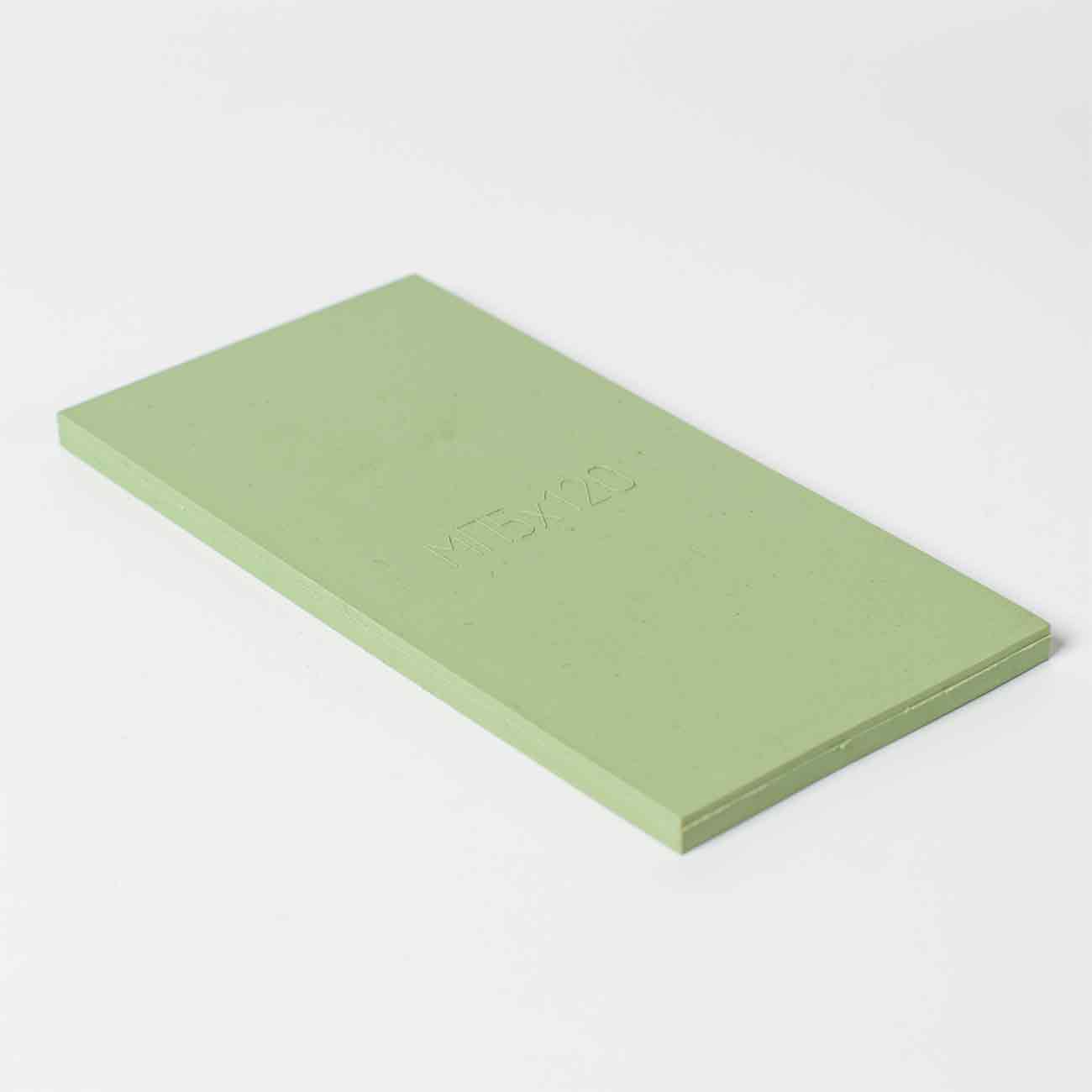

Модуль прямоугольного сечения МП5х120

5х120х60



9

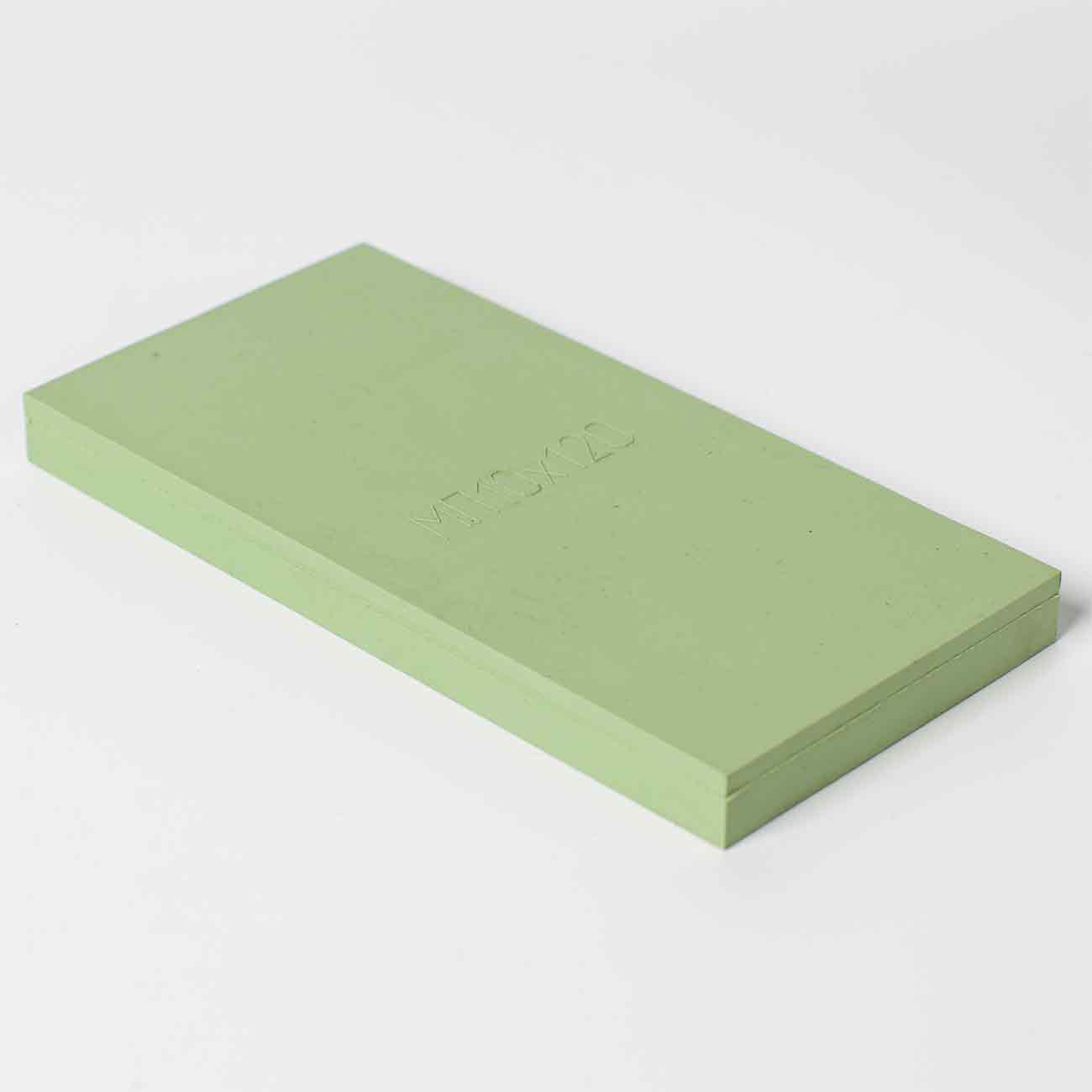

Модуль прямоугольного сечения МП10х120

10х120х60

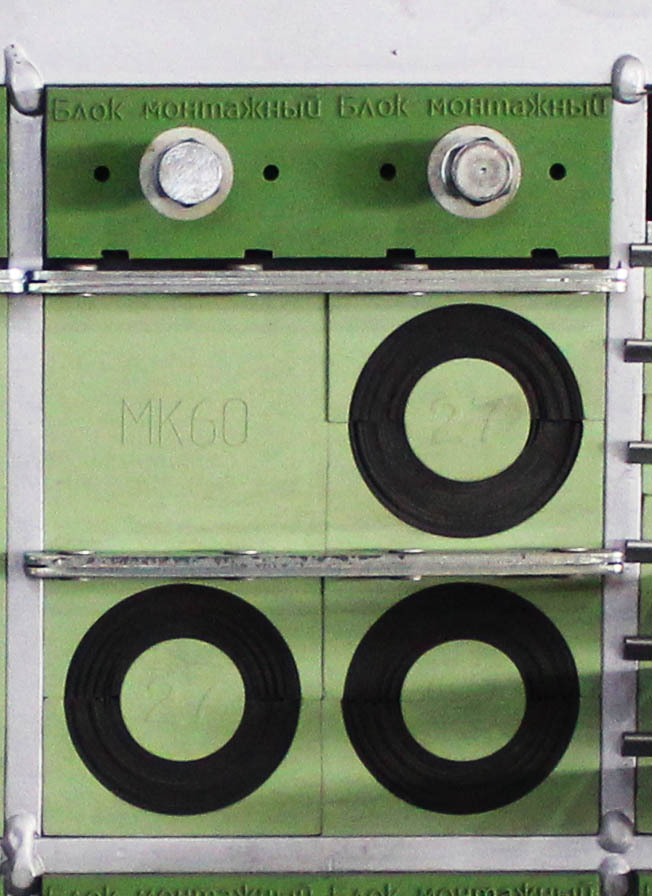

В рамках модули фиксируются разжатием монтажного блока при затягивании болтов. При необходимости монтажный блок может быть демонтирован и глухой модуль замен на проходки квадратного сечения соответствующего размера.

Для дополнительной герметизации и смазки с целью упрощения монтажа, применяется смазка жировая. Смазка расфасована в емкости объемом 40 мл. Нанесение смазки выполняется вручную. Необходимо смазывать поверхности кабельных проходок, блока монтажного, металлической рамки, уплотняемый кабель примыкающих друг к другу, так-же необходима смазка деталей блока монтажного (губки и прижимов, подробнее во вкладке Блоки монтажные).
